Pe lângă crearea de desene frontale (de uzinare) și scheme electrice atât mono cât și multifilare, calculul termic al tabloului de distribuție proiectat poate fi verificat conform IEC TR 60890, îndeplinind și documentând astfel o cerință a normativului EN 61439 (până la 1600A).
Dacă sunteți începător sau deja utilizator experimentat al aplicației Schrack Design, am compilat videoclipuri / tutoriale pentru dvs. pe YouTube. De asemenea, oferim cursuri de instruire online regulate, conduse de expertul nostru Florian Bogacz. Schrack Design primește în mod regulat actualizări și funcții noi pentru a vă facilita proiectarea tabloului de distribuție. Puteți găsi toate cele mai recente știri aici.
Schrack Design este gratuit și așa va rămâne - primiți kitul de instalare, actualizările de software și actualizările de produs complet gratuit.

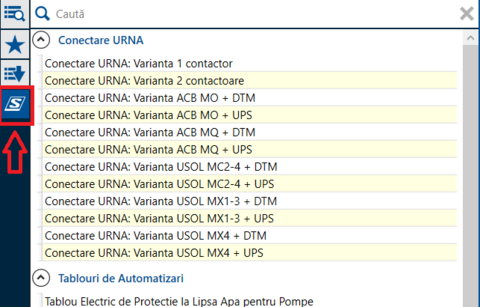

Cu șabloanele noastre pre-proiectate pentru tablouri de distribuție Schrack Technik, puteți selecta tabloul de distribuție dorit, îl puteți personaliza dacă doriți, puteți imprima documentația și îl puteți comanda.

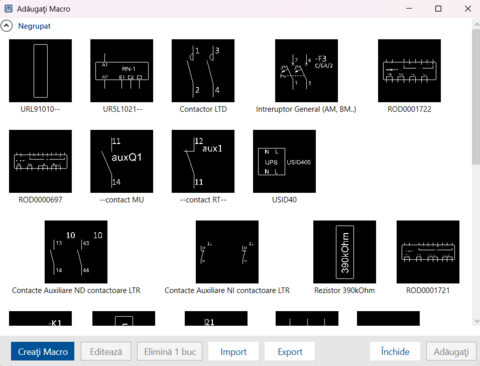

Prin crearea de macrocomenzi, puteți crea propriile combinații personalizate de articole. În acest fel, trebuie doar să introduceți macrocomanda în proiectul dvs., iar toate articolele vor fi adăugate automat în lista de produse.
Calculul automat al încălzirii conform EN 61439 este efectuat pentru dvs. pe baza puterii disipate, în timpul procesului de creare a listei de produse, pe baza acesteia, inclusiv a carcasei alese.
Acest lucru vă permite să vizualizați și să monitorizați cu ușurință evoluția temperaturii în dulapuri în orice moment.

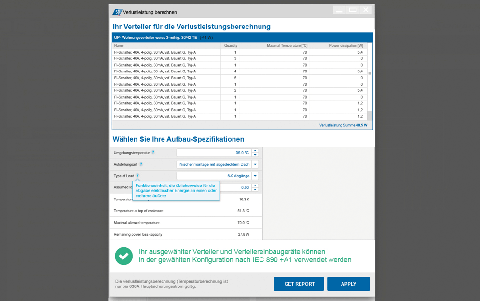

Testul disipării de putere conform IEC 60890 pentru tabloul de distribuție proiectat îndeplinește o cerință a EN 61439 (acest standard trebuie îndeplinit pentru fiecare tablou de distribuție al unei instalații electrice noi sau refăcute) - asigurând astfel că proiectul este în siguranță pentru viitoarea utilizare.

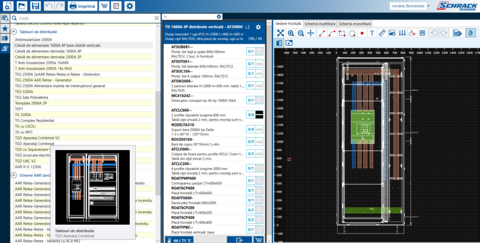

Baza de date cu șabloane pentru tablouri de distribuție de la Schrack Technik face proiectarea mai ușoară și mai rapidă. Selectați șablonul potrivit, verificați specificațiile de mediu, imprimați documentația și comandați tablourile de distribuție.
Schema electrică pentru un grup de aparate format dintr-un întreruptor diferențial și întreruptoare automate alimentate din acesta, este generată automat. Alte grupuri de articole pot fi inserate și conectate cu ușurință în schema circuitului multifilar sau monofilar folosind funcția trage și inserează.
Această funcție vă permite să salvați propriile combinații de articole pentru a accelera și mai mult planificarea proiectului. Prin plasarea macrocomenzii în desenul frontal sau în schema circuitului, lista de produse este completată automat.
Datele dumneavoastră, precum și informațiile despre proiect, cum ar fi lista de produse, vederile frontale, schemele electrice și plăcuța de identificare, sunt compilate într-un document standardizat. Puteți fie să imprimați acest document, fie să îl salvați ca PDF.
Furnizăm toate produsele Schrack Technik pentru proiectul dumneavoastră. Cu un singur clic, întregul proiect este transferat în coșul de cumpărături Schrack Technik. Proiectarea, documentarea, comanda mai repede decât este gata cafeaua.
La cerere organizăm traininguri atât pentru nivelul începător cât și pentru nivelul avansat. Pentru programări vă rugăm să trimiteți un email la digital @ schrack.ro, lasând datele de contactși numărul de participanți. Vă vom contacta în cel mai scurt timp pentru a programa instruirea.

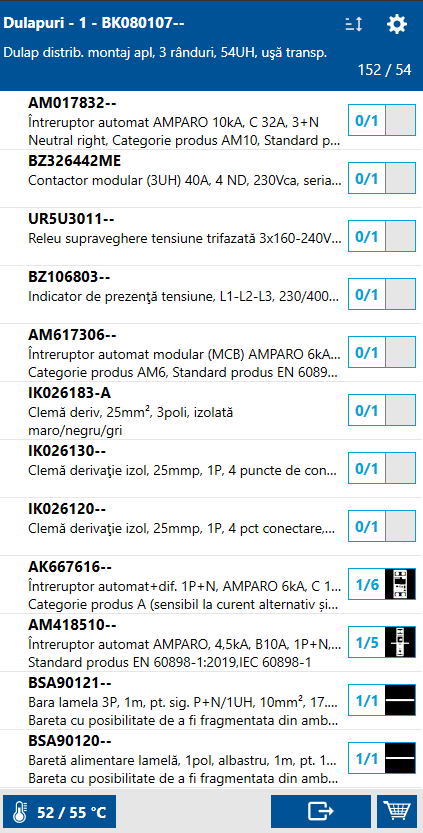

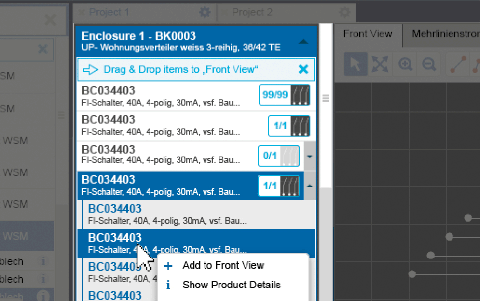

Cu funcția listă de produse, puteți proiecta unul sau mai multe tablouri de distribuție independent unul de celălalt. În doar câțiva pași, puteți adăuga, înlocui, modifica cantități și chiar utiliza tablouri preconfigurate.
Prin selectarea unui tablou de distribuție modular cu codul totalizator, prefabricat (de exemplu: EVN 3U24NE, IL164324NS), lista cu toate componentele sale individuale este afișată automat atunci când îl introduceți. Puteți înlocui sau elimina articole individuale din această listă.
De asemenea, puteți defini produsele ca „favorite” folosind simbolul stea din dreapta. Acesta va apărea într-o listă separată de articole (în stânga bazei de date a produselor) și va fi disponibil ca listă favorită pentru proiecte viitoare.
Importul unui fișier CSV este, de asemenea, posibil, astfel încât să puteți avea lista completă de produse în aplicație cu un singur clic.

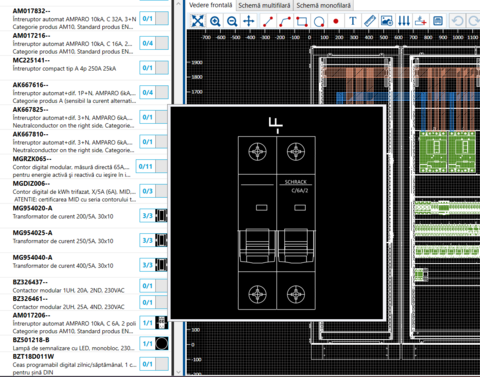

Creați vederea frontală a tabloului de distribuție prin simpla glisare și plasare a desenelor frontale ale componentelor individuale ale tabloului de distribuție în fereastra „Vedere frontală”. Puteți găsi aceste desene frontale pentru articolele respective în lista de produse din dreapta articolului. Pentru a facilita „alinierea” produselor, puteți face dublu clic pe articol în lista de produse. Aceasta plasează desenul următorului produs lângă ultimul plasat. Primul desen trebuie plasat manual. Dacă tabloul de distribuție conține mai multe rânduri, desenul primei componente a rândului următor se va plasa automat.

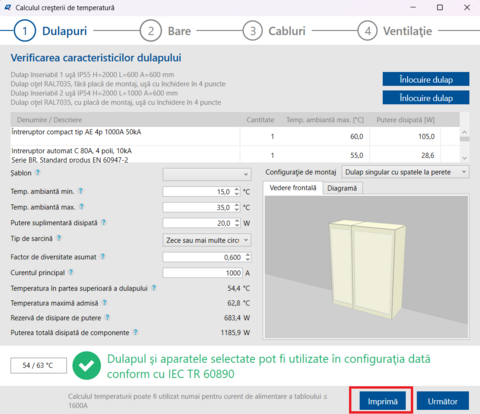

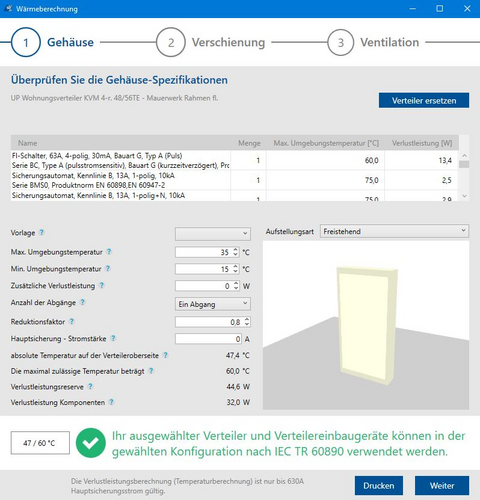

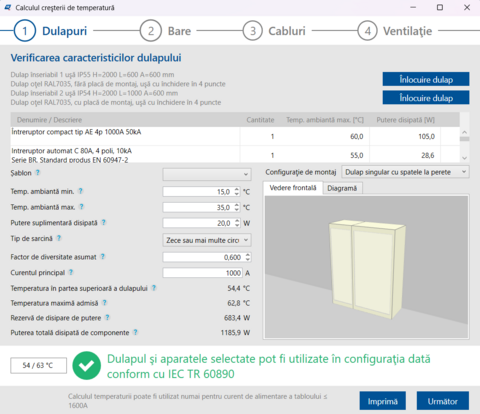

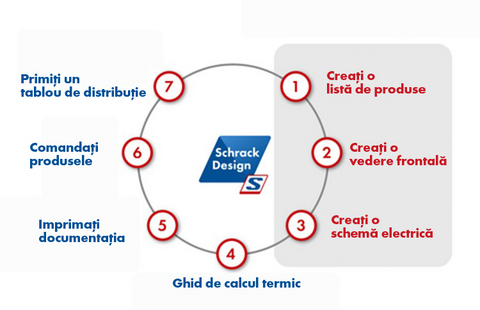

Cu Ghidul de calcul al încălzirii puteți proiecta, în 4 pași simpli, tabloul de distribuție în conformitate cu standardele.
În primul pas, puteți ajusta factorii de influență, cum ar fi temperatura ambiantă, tipul de instalare și factorul de diversitate. Aceste valori trebuie selectate în funcție de condițiile reale. Înlocuirea cutiei de distribuție este, de asemenea posibilă, permițându-vă să selectați o cutie de distribuție mai mare.
În al doilea pas, puteți adăuga bare colectoare sau puteți ajusta lungimea barelor colectoare existente pentru a calcula temperatura reală.
În al treilea pas, puteți adăuga cablurile și conductoarele utilizate în interiorul carcasei.
Important: Liniile de alimentare și plecările din carcase pot fi ignorate.
În al patrulea pas, se oferă automat o ventilație adecvată, dacă este necesar, pentru a reduce temperatura la o valoare conform standardelor.

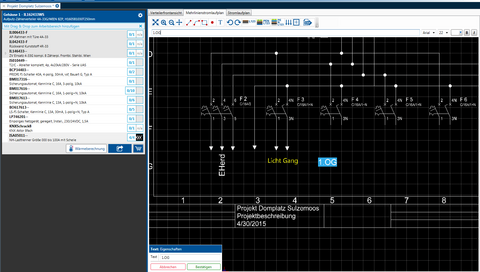

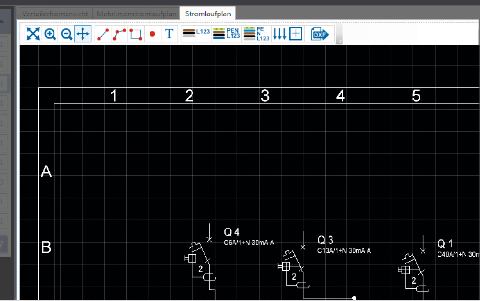

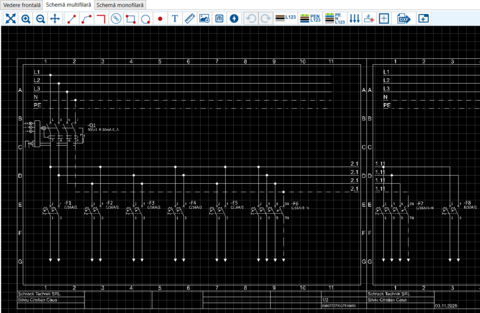

Creați o schemă electrică mono sau multifilară pentru tabloul dvs. de distribuție. Schema este generată automat pentru grupuri formate din întreruptor diferențial și întreruptoare automate care se alimentează din acesta. Alte grupuri de produse pot fi inserate și conectate cu ușurință în schema mono sau multifilară folosind funcția drag and drop. Pur și simplu trageți simbolurile produselor dvs. în fereastra unde trasați schema. Ca și în cazul vederii frontale, este posibilă și aranjarea automată a simbolurilor. Diverse funcții suplimentare permit editarea profesională. De exemplu, este posibil să adăugați o notă la un element, care este introdusă automat în documentație (directorul circuitelor). Legarea liniilor este, de asemenea, posibilă, făcând fezabile chiar și proiecte mari. Pentru a evita liniile încrucișate, toate simbolurile aparatelor pot fi editate, mutate și poziționate individual.
De asemenea, liniile de rețea sunt predefinite prin intermediul unui buton și pot fi inserate cu un singur clic.

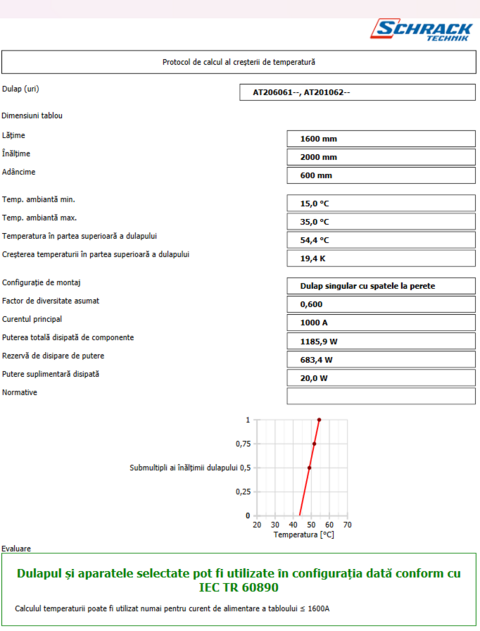

Cu funcția de imprimare, puteți imprima documentația tabloului de distribuție conform IEC 890+A1 sau o puteți salva ca PDF. În această documentație veți găsi vederea frontală, schemele circuitelor (mono sau multifilară), lista de produse, tabelul de poziții, directorul circuitelor, declarația de conformitate și calculul încălzirii tabloului bazat pe disiparea de putere conform IEC 890+A1.
La final, se va crea o plăcuță de identificare cu toate datele din documentația tabloului de distribuție calculat și dimensionat. O puteți imprima și atașa la tabloul de distribuție.

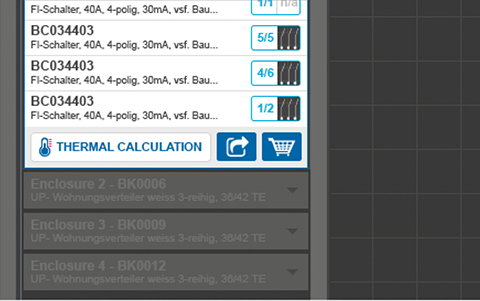

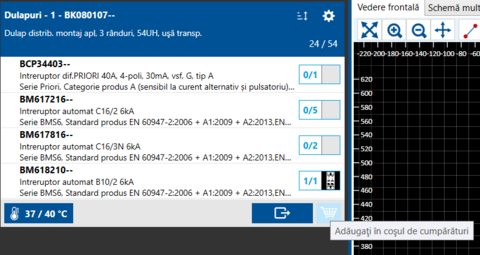

Dând clic pe coșul de cumpărături, lista de componente din proiectul dvs. va fi adăugată în coșul dvs. personal de cumpărături la Schrack Technik. Puteți revizui din nou toate articolele și cantitățile în magazinul online Schrack și le puteți ajusta dacă este necesar. Acum sunteți la doar un clic distanță de a comanda tabloul de distribuție complet.

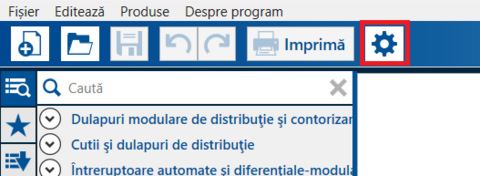

În secțiunea Setări, puteți edita toate informațiile personale și puteți adăuga sigla dvs.

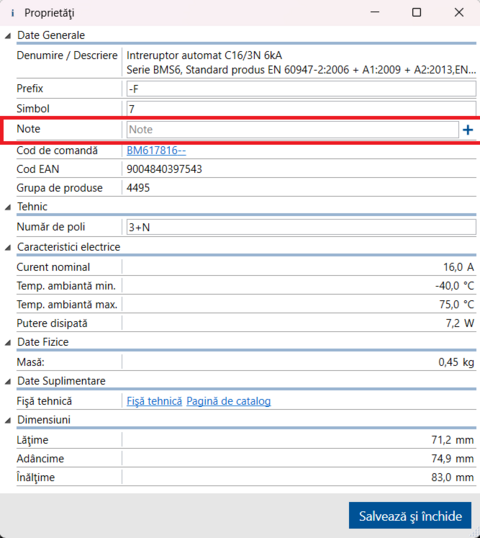

Puteți adăuga o notă la orice element făcând dublu clic pe acesta în fereastra de vizualizare (vedere frontală a tabloului de distribuție, schemă de circuit mono sau multifilară). Aceasta deschide fereastra cu proprietăți a elementului pe care s-a făcut clic, unde veți găsi câmpul Note.
Această notă va fi apoi afișată automat în documentație la schema circuitului.

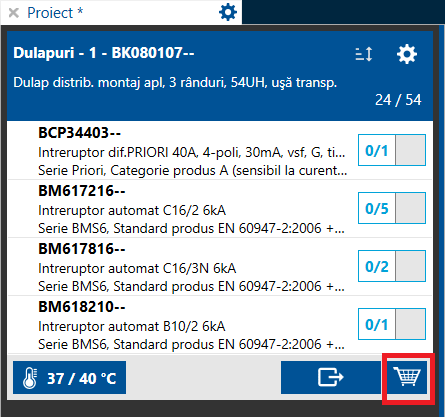

După ce ați terminat de proiectat tabloul de distribuție, o pictogramă „coș de cumpărături” va apărea la sfârșitul listei de produse. Făcând clic pe simbol, lista completă de produse este importată în magazinul online și acolo puteți verifica/ajusta din nou lista și continua procesul de comandă.
Puteți fie să faceți clic pe temperatură (la sfârșitul listei de produse), să revizuiți toate detaliile tabloului de distribuție folosind ghidul nostru de calcul al temperaturii, apoi să faceți clic pe Imprimare, fie puteți utiliza pictograma din meniul din stânga sus.

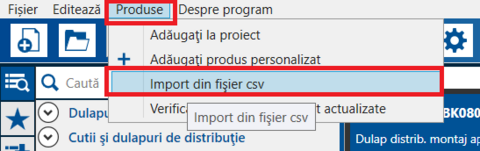

Da, o listă de produse poate fi importată în Schrack Design în format .csv. Următoarele informații sunt necesare într-un fișier Excel: Cod articol | Cantitate | Notă
După ce tabelul a fost creat, acesta trebuie salvat în format .csv și închis.
Faceți clic pe Articol > Import CSV și selectați fișierul dorit.
Pentru a face aplicația Schrack Design mai rapidă, mai ușoară și mai personalizabilă, avem o nouă actualizare disponibilă pentru descărcare.
Au fost adăugate următoarele îmbunătățiri:
Dacă nu sunteți încă client Schrack Technik, vă puteți înregistra rapid și ușor aici sau vă puteți înregistra direct în Schrack Design - software-ul de proiectare a tablourilor de distribuție după descărcare.
Pentru a vă ușura proiectarea, noua versiune, conține funcții suplimentare utile:
Selectați și adaptați tabloul de distribuție Schrack Technik din zona Dvs., iar tabloul care respectă standardele pentru proiectul dumneavoastră este gata.
Desenele frontale, schemele electrice mono sau multifilare, calculul termic va creeaza dureri de cap? In doar 4 minute puteti proiecta si documenta un tablou electric conform cu standardul EN61439. Totul gratuit prin softul de proiectare Schrack Design.
Proiectarea tablourilor electrice în Schrack Design se face conform standardului EN 61439: datorită testelor complete de putere disipată conform IEC 60890, tablourile proiectate de Dvs. vor respecta cerințele corespunzătoare standardului EN 61439 (fiecare tablou electric nou sau modificat trebuie să respecte acest standard) – punându-vă astfel în siguranță
Documentație doveditoare: toate datele relevante, informații detaliate din proiectul Dvs. și despre produsele selectate, incluzând eticheta de final care se atașează pe ușa tabloului – sunt integrate într-un singur document gata de imprimare în Schrac Design.
Ușurința asamblării tabloului și a comenzii componentelor în Schrack Design: odată specificate toate datele tabloului final, noi putem să vă oferim produsele Schrack – cu un singur click adăugați produsele în coșul de cumpărături.
Datele de înregistrare pe www.schrack.ro sunt aceleași date ca și în Schrack Design. După ce ați terminta proiectul, transmiteți produsele în coșul de cumpărături de pe site, de unde obțineți imediat oferta la prețul dvs de achiziție, in format excel sau PDF. Baza de date este conectată în permanență cu www.schrack.ro, astfel încât orice schimbare de produse sau de stocuri le puteți vedea în timp real.
Proiectarea tablourilor electrice în Schrack Design este mult mai rapidă, mai ușoră și mai ușor de utilizat:
VERSIUNEA 5.0
Au fost adăugate următoarele funcții:
Pentru a face lucrul cu software-ul Schrack Design mai ușor și mai rapid, extindem în mod constant funcțiile. De exemplu:
Adăugăm permanent funcții noi programului Schrack Design în ideea de a vă face lucrul cu acest instrument cât mai confortabil în timp.
Calcule termice până la 1600A incluzând grafice cu disiparea termică.
Conexiunea ușoară a două simboluri în scheme electrice cu ajutorul funcției linie colț.
Includerea conductoarelor în calculul termic.
Tutoriale video disponibile direct din Schrack Design.
Sunt peste 10 000 de produse în baza de date care pot fi folosite în proiectarea tabloului Dvs în Schrack Design. Puteți începe fie cu componentele sau chiar cu dulapul. De asemenea puteți insera propriile articole definite în prealabil. Lista de articole/produse poate fi găsită în partea stângă a imaginii și utilizează aceleași categorii ca și catalogul general.

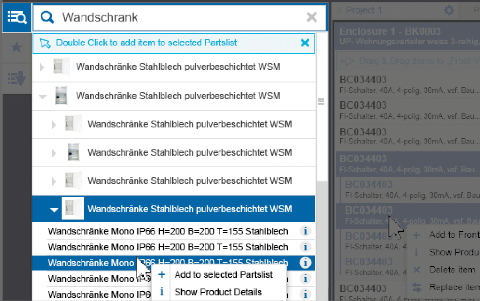

Puteți folosi funcția de căutare pentru un produs prin codul său sau prin text de căutare. Dacă doriți să setați cantitatea unui produs o puteți face fie când selectați un produs din listă apoi cu click dreapta “Adăugați la proiect” fie după aceea în lista de materiale cu click dreapta pe produs și “Setare cantitate”.
Lista de materiale ne ajută să proiectăm unul sau mai multe tablouri electrice independent unul de altul. Sunt necesari doar câțiva pași pentru a adăuga sau înlocui articole, schimba cantitatea unui articol sau utiliza un dulap preconfigurat.
Dacă selectați un dulap modular cu un cod totalizator (de ex. EVN 3U24NE, IL164324NS), sistemul va afișa lista de componente individuale pe care le conține. Puteți să modificați cantitatea sau să înlocuiți un articol din această componență. Puteți utiliza de asemenea iconița cu stea strălucitoare din dreapta pentru a defini un produs ca fiind favorit. Acesta va fi afișat în lista personală de produse (în stânga bazei de date) care va fi disponibilă și pentru utilizări viitoare.
Este de asemenea posibil să importăm fișiere .csv. Cu ajutorul acestei funcții putem încărca liste lungi de produse în Schrack Design cu un singur click.

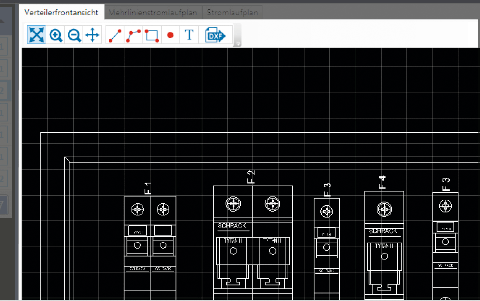

Pentru a crea planul de montaj (desenul frontal) al tabloului Dvs. pur și simplu trageți și inserați iconițele tuturor componentelor pe planul de montaj în fereastra “Vedere frontală” și poziționați-le conform cerințelor sau poziționați-le automat prin dublu click. Aceste iconițe sunt disponibile în lista de materiale (fereastra din mijloc) în dreapta fiecărei componente. Dacă folosiți funcția poziționare automata cu dublu click atunci Schrack Design recunoaște automat capătul de rând la dulapurile modulare și tot automat trece la rândul următor.
De asemenea la un dulap modular, Schrack Design indică unde sunt amplasate plastroanele și unde este posibil să amplasăm noile componente.
Prin selectarea unui dulap prin codul de comandă combinat (ex: IL172324AS) veți vedea automat lista de materiale ale componentelor individuale imediat ce îl inserați. Depinzând de cerințele Dvs. puteți apoi modifica insertul sau schimba unele elemente componente cu altele, ex. doriți să schimbați un plastron decupat 3G3 IL051303-H cu unul orb 3B3 IL056303. Pentru a face asta, căutați componenta în listă și selectați-o.
Combinația originală de articole a tabloului rămâne în listă.
Se pot crea scheme electrice mono sau multifilare pentru tabloul Dvs.
Schema multifilară pentru întreruptoare automate diferențiale și combinate va fi creată automat pe baza desenului frontal. Pentru a utilizarea acestei funcții ea trebuie activată din meniul “Schemă automată” din setările Schrack Design. De îndată ce ați realizat desenul frontal apoi dați click pe tabul “Schema multifilară” și Schrack Design desenează automat schema electrică multifilară pentru Dvs.
Bineînțeles Dvs. puteți adăuga articolele manual – simplu luați simbolurile ca în desenul frontal cu “trage și inserează” și apoi le puteți insera la locul potrivit în schemă. Sau ca în desenul frontal puteți adăuga articolele semiautomat prin dublu click, ele poziționânde-se automat fiecare în dreapta celui dinaintea sa.
Pentru a lega (conecta) componentele între ele puteți folosi funcția “linie colț”. Această funcție introduce o linie colț de 90 grade care poate fi rotită cu tasta Tab. Depinzând de cum ați poziționat unghiul drept linia colț se va poziționa automat recunoscând bornele aparatelor.
Sunt alte câteva funcții care ajută la o proiectare profesională. De exemplu este posibil să adăugați o notă articolului, care va fi inclus automat în documentație. De asemenea puteți să creați linkuri între pagini și astfel să puteți aborda proiecte mai complexe. Pentru a evita linkuri greșite toate iconițele pot fi editate, mutate sau plasate individual.
Schrack Design monitorizează temperatura din tablou în timp real și imediat afișează un avertisment dacă temperatura depășește limita maximă admisă pentru configurația respectivă de aparate.
Acest calcul termic în timp real se reface de îndată ce o anumită componentă a fost introdusă în lista de materiale. Dacă se depășește limita maximă admisă se afișează imediat un avertisment pe fundal roșu.
Pentru a recalibra temperatura în tablou dați click pe iconița care afișează avertismentul cu roșu după care vom fi conduși către un ghid în patru pași care ne va ajuta să proiectăm tabloul în cadrul normativelor. Ghidul este foarte util în rezolvarea acestei probleme.
Ghidul de calcul termic ne oferă pași simpli pentru a recalibra tabloul electric astfel încât acesta să se conformeze normativelor. În primul pas putem ajusta factorii de influență cum ar fi temperatura mediului ambiant sau tipul de montaj și factorul de diversitate.
Aceste valori trebuie să se potrivească condițiilor actuale de la locul de montaj. Este de asemenea posibil să se înlocuiască dulapul (mai mare sau mai mic).
În pasul doi se pot adăuga bare colectoare cu lungimea corespunzătoare utilizată în dulap pentru a calcula temperatura actuală. Ajustând lungimile automat se ajustează puterea disipată de sistemele de bare.
În pasul trei se ajustează conductoarele. Pentru a face asta trebuie să specificați secțiunile, modul de instalare și lungimile acestora. Calculul așa cum am amintit mai devreme se face automat.
La pasul patru aplicația recomandă un sistem eficient de ventilație, dacă este necesar, pentru a scădea temperatura la valori admise de standarde. Dacă adăugați un sistem de ventilație, toate articolele componente vor fi adăugate în lista de materiale.
Pentru a imprima raportul IEC 890+A1 pentru tabloul Dvs. utilizați simplu funcția imprimă. Acest raport va conține planul de montaj (vedere frontală), scheme electrice (mono sau multifilare), lista de materiale, tabelul de poziționare, declarația de conformitate și rezultatul amănunțit al calculului termic conform IEC 890 + A1.
Ultima data, dar nu în ultimul rând raportul va conține o etichetă cu toate datele relevante ale tabloului proiectat. Eticheta se imprimă simplu pe o imprimantă specială pentru etichete (a se vedea secțiunea 8) și apoi lipiți eticheta pe ușa dulapului.
Schrack Design vă permite să imprimați rapid și eficient eticheta cu datele relevante ale tabloului.
Vă recomandăm o imprimantă specială cu transfer termic pentru etichete TTP-245C pentru această operație.
Dacă sunteți client Schrack, puteți primi o ofertă specială pentru această imprimantă. Puteți afla mai multe detalii despre această imprimantă în fișa tehnică.
Documentul corespunzător tabloului trebuie arhivat pentru o perioadă de 10 ani pentru a se conforma legislației. Pentru a face asta puteți salva oricând proiectul. În plus puteți imprima documentul în format pdf.
Puteți utiliza funcția export pentru a salva lista de materiale în format .txt sau .xls. Astfel cu câteva click-uri puteți salva un raport sau exporta lista de materiale.
De îndată ce tabloul electric este finalizat și se conformează standardelor, puteți foarte simplu să comandați toate produsele Schrack în Shopul Online. Dacă dați click pe coșul de cumpărături, sistemul va genera lista corespunzătoare de materiale în contul de utilizator Schrack Technik.
Dacă aveți nelămuriri sau întrebări legate de această pagină sau aveți nevoie de asistență în ceea ce privește utilizarea aplicației Schrack Design, vă rugăm să ne contactați la adresa: digital @ schrack.ro. Vom face tot posibilul să răspundem cât mai repede solicitării Dvs. și astfel să intrăm în contact!
