Combinații de aparate de comutație conform ÖVE/ÖNORM EN 61439

Standardele EN 61439 și EN 62208

Ce este o combinație de aparate de comutație de joasă tensiune conform ÖVE/ÖNORM EN 61439?




EN 61439 nu este complet nou; multe lucruri erau deja ancorate în EN 60439. Dar arată mult mai clar limitele și responsabilitatea.

Standardele dispozitivelor testează produse individuale într-un mediu aerian cu cabluri lungi! O combinație de aparate de comutare este o combinație de aparate de comutație de joasă tensiune, inclusiv mijloace de control, măsurare, raportare, protecție și reglare, cu toate conexiunile electrice și mecanice interne și construcția cabinetului. Toate acestea modifică valorile din standardul dispozitivului - valabil pentru toate puterile de curent de la distribuitoare mici la distribuitoare de joasă tensiune sau, așa cum este formulat în partea 2: distribuția energiei. Când vorbim de distribuitori, trebuie să ne întrebăm dacă ne referim la distribuitoare goale care respectă EN 62208 sau la distribuitoare cu fir, așa-numitele combinații de aparate de joasă tensiune. Înainte de a intra în detalii, aș dori să vă reamintesc din nou: standardul EN 61439 face distincție între producătorul original, producătorul combinației de comutatoare și utilizator.



De ce este necesar noul standard pentru cabinetul de comandă ÖVE/ÖNORM EN 61439?



În comparație cu „vechiul” ÖVE/ÖNORM EN 60439, noua serie de standarde ÖVE/ÖNORM EN 61439 are o structură mai logică și o clasificare ușor de înțeles din perspectiva utilizatorului standard. Există o secțiune generală pentru „toată lumea” și secțiuni suplimentare specifice produsului. Nu mai există ansambluri testate și parțial testate. O împărțire clară a cine este responsabil pentru care dovadă și integrarea standardului dulap gol ÖVE/ÖNORM EN 62208, cu scopul de a furniza dovezi ale valorilor nominale în conformitate cu obiectivele de protecție din noul ÖVE/ÖNORM EN 61439.



EN 61439-1, EN 61439-2, EN 61439-3




ÖVE/ÖNORM EN 61439-1 și EN 61439-2 sunt obligatorii din noiembrie 2014, precum și EN 61439-3 de la 1 ianuarie 2015. Celelalte părți vor urma. Dacă standardul este menționat în oferte sau comenzi, acesta devine și obligatoriu! În cele din urmă, designul depinde și de cerințele operatorului, fie că urmează să fie instalat ca o instalație fixă, tehnologie plug-in sau tehnologie debroșabilă (formele 1, 2, 3, 4!). Pentru spitale, fabrici și centre de date, de exemplu, disponibilitatea energiei este foarte importantă. În cazul unei defecțiuni, efectele ar trebui să fie foarte limitate, iar comutarea rapidă ar trebui să mențină alimentarea cu energie aproape de 100%.





Noul standard al tablourilor electrice ÖVE/ÖNORM EN 61439

[Translate to Romanian:] Schaltschrank Norm

Calculul termic



  • Regula generală este: Pentru tablouri peste 1600 A trebuie efectuat calculul termic.
  • Calculul încălzirii trebuie făcut pentru sisteme până la 1600 A conform CEI 890



Dovada calculului termic



Principalele condiții pentru calcul:



  • Pierderile de putere sunt cunoscute și distribuite „uniform”.
  • Curenții nominali ai circuitelor sunt de maximum 80% din datele nominale ale dispozitivului termic
  • Circulație nestingherită a aerului cu cel puțin 1,1 ori deschideri de evacuare a aerului
  • Nu mai mult de trei diviziuni orizontale cu deschideri de aer până la 50% din secțiunea transversală a compartimentului
  • Conductoarele peste 200 A pozate într-o manieră „ordonată”, astfel încât să apară pierderi minime de histerezis și curenți turbionari



Descărcați acum tabelul de generare / disipare a radiației termice pentru produsele Schrack Technik și calculați-vă distribuția și tabloul electric.



Descărcați tabelul











Dovezi de încălzire prin disipare



Criterii de verificare pentru încălzirea prin conducție pentru variantele de combinație netestate:



  • Unitățile de proiectare și funcționale trebuie să corespundă ipotezelor de testare comparabile
  • Dimensiunile totale pot fi mai mici sau egale cu, dar NU mai mari decât, diviziunile interne, iar pierderea de putere în câmp trebuie să fie mai mică sau egală cu ipotezele de testare
  • Numărul de circuite de ieșire poate fi doar mai mic sau egal cu specificațiile producătorului verificat
  • La înlocuire, dispozitivul trebuie să fie similar cu dispozitivul original: dimensiune, pierderi etc.

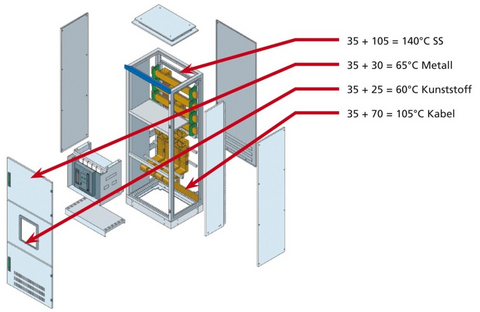

Dovada încălzirii prin testare



În timpul testului, există temperaturi în exces limită în funcție de temperatura ambiantă a camerei de 35°C în medie și maximă de 40°C:



  • Bare colectoare: +105 K
  • Suprafața exterioară accesibilă a carcasei: +30 K (metal) și +40 K (plastic)
  • Panouri de control +15 K (metal) și +25 K (plastic)
  • Conexiune de linie izolată: +70 K

Dovada rezistenței la scurtcircuit

Test

Dovada:



  • Deformarea barelor colectoare și a pieselor structurale nu trebuie să fie atât de mare încât să fie afectată utilizarea prevăzută.
  • Clasa de protecție a carcasei nu trebuie afectată. Trebuie respectate distanțele de izolație.

Dovada:



  • Toate elementele din lista de verificare conform Tabelului 13 trebuie să primească răspunsul „Da”.



Dovada nu este necesară:



  • Icw sau Icc max. 10 kArms
  • Id-ul dispozitivelor de limitare a curentului nu depășește 17kA

Dovada:



  • Comparația unei versiuni de bare colectoare deja testate cu o versiune derivată prin calcul conform ÖVE/ÖNORM 60865-1.
  • Varianta calculată nu trebuie să aibă valori mai mari decât cea testată (stres termic și mecanic).

Cu toate acestea, Schrack nu își asumă nicio responsabilitate pentru acuratețe și/sau completitudine Referință sursă: ÖVE/ÖNORM: IEC/EN 61439 combinații de instalații de joasă tensiune ICE/EN 62208, carcasă goală!
