Modulul S-JACK de la Schrack Technik impresionează prin performanța sa ridicată și prin instalarea ușoară. Prizele RJ45 sunt ecranate și corespund Cat.6A pentru 10 Gigabit Ethernet. Modulele S-JACK sunt toolless și pot fi conectate fără unelte speciale. În plus, modulul S-JACK poate fi combinat cu gama noastră de comutatoare aparente VISIO S, patchpaneluri și adaptoare pentru șine de top, făcând posibile o varietate de situații de instalare.
Folosind instrucțiunile noastre de asamblare pas cu pas puteți instala rapid și ușor modulul S-JACK.

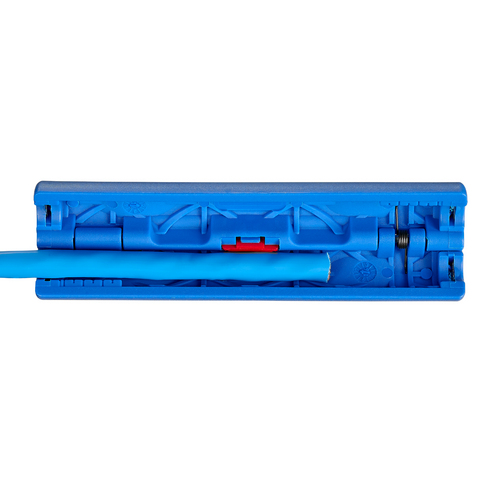

Separați mantaua cablului cu un cuțit de cca 40 mm. Aveți grijă să nu deteriorați ecranarea generală. Vă recomandăm Instrument de dezizolare (HTOOL00005).

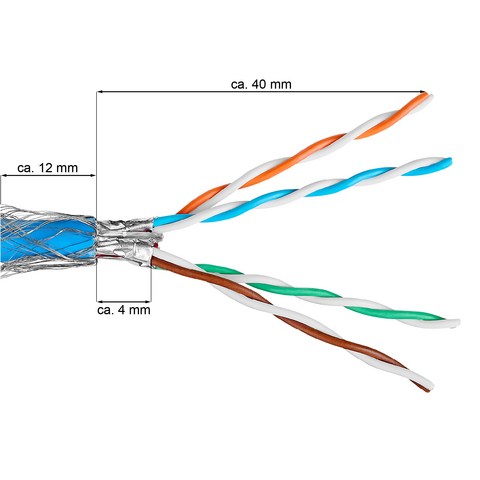

Trageți întregul ecran înapoi peste mantaua cablului și fixați-l cu bandă izolatoare. Acum scurtați ecranul perechii la 4 mm.

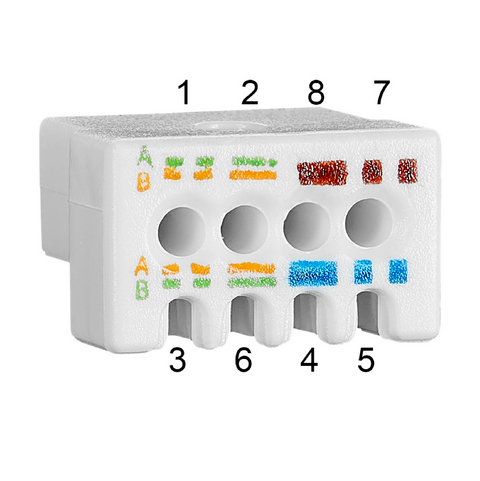

Pregătiți organizarea de bază cu codul de culoare conform TIA/EIA 568 Versiunea A și B.

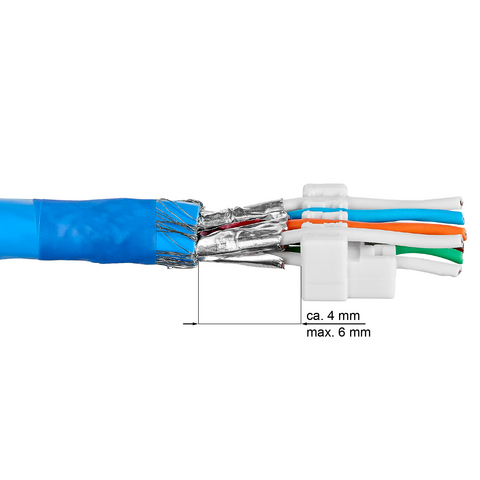

Acum ghidați conductoarele în funcție de codul de culoare dorit în organizarea de bază.
Scurtați apoi scurtați firele cu un

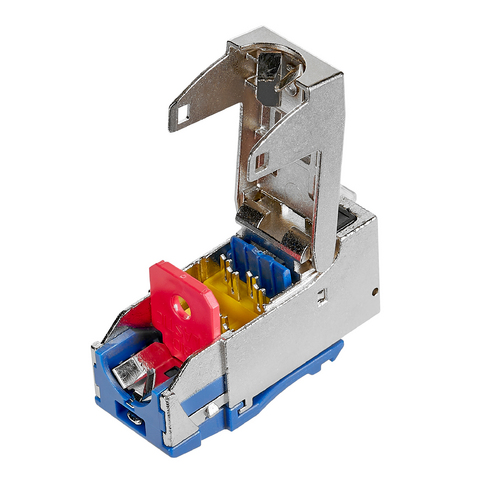

Acum luați priza și scoateți blocarea din timpul transportului. Acesta este fabricat din bioplastic compostabil și, prin urmare, este durabil și biodegradabil.

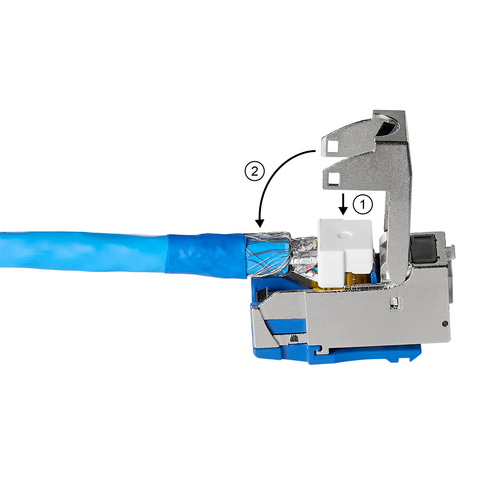

1. Introduceți organizatorul cablurilor pregătit anterior în modul.

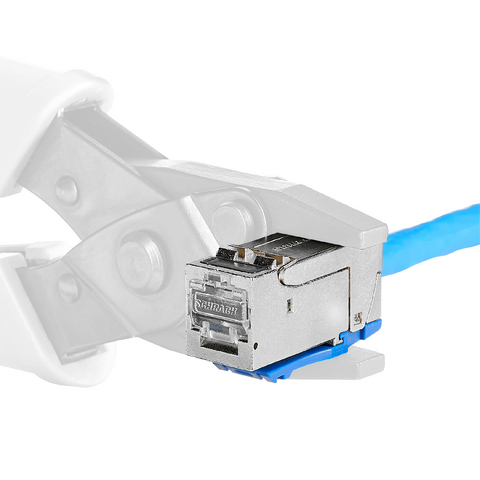

2. Acum închideți clapa.
Pentru o închidere deosebit de ușoară și rapidă a clapei vă recomandăm să utilizați Clești paraleli (HSPTOOL1).

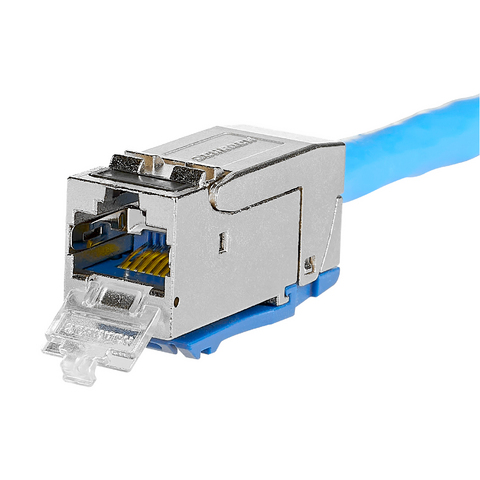

Așa arată modulul S-JACK complet asamblat.
Pe lângă numeroasele avantaje (tehnice), cum ar fi decuplarea deosebit de ușoară, vârfurile speciale ale ghearelor și instalarea simplă, fără instrumente, modulul S-JACK este, de asemenea, durabil și ecologic >! Produsul este produs în UE, este livrat într-un ambalaj durabil, ecologic, iar componentele individuale ale modulului S-JACK sunt fabricate din bioplastic compostabil.

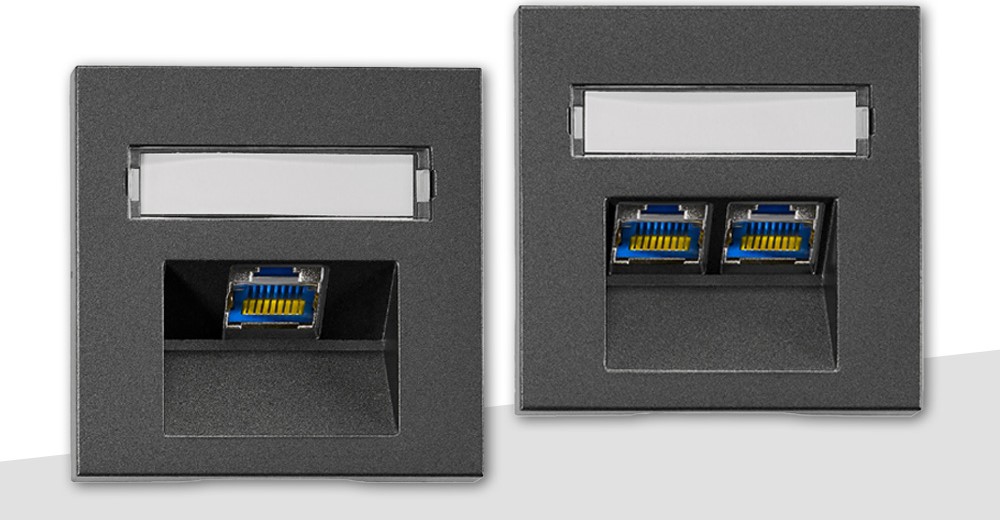

Modulul S-JACK poate fi combinat cu ușurință cu multe fețe și cadre din gama noastră de comutatoare aparente VISIO S.
Împreună formează priza S-JACK, suportul pentru modul (HSED02UMBV) și rama de la VISIO S sunt combinații funcționale și în același timp atractive.
Regulamentul privind produsele pentru construcții reglementează utilizarea corectă a cablurilor. Deoarece modulul S-JACK este adesea folosit împreună cu cablurile de instalare, este important ca și cablurile utilizate să îndeplinească cerințele Regulamentului privind produsele pentru construcții.
În gama noastră largă veți găsi o varietate de cabluri de date care corespund diferitelor clase ale Regulamentului privind produsele pentru construcții și, prin urmare, sunt potrivite pentru o gamă largă de aplicații.
