La instalarea sistemelor fotovoltaice (PV), alegerea corectă a protecției la supratensiune și a protecției împotriva trăsnetului este crucială pentru a preveni daunele cauzate de supratensiune sau loviturile directe de trăsnet. Acest ghid vă va îndruma să alegeți protecțiile necesare, în conformitate cu standardele ÖVE R6-2-1 și R6-2-2, fie în prezența unui sistem de protecție împotriva trăsnetului cu sau fără respectarea distanței de separare, fie în cazurile în care există nu există protecție externă împotriva trăsnetului. Exemple specifice de instalare și tipurile necesare de descărcător de supratensiune sunt detaliate pentru fiecare situație. Pentru a pune în practică respectarea acestor standarde, puteți comanda produsele necesare direct de la noi în Magazinul nostru online.

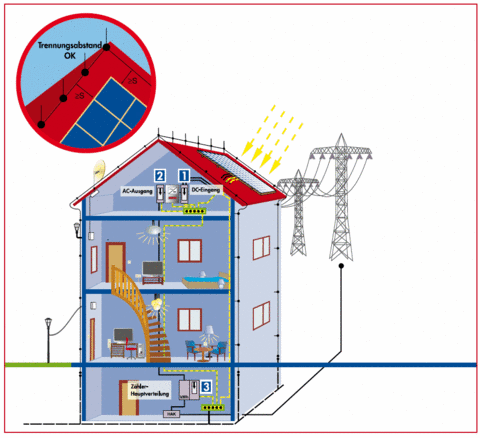

Următorul exemplu de instalare presupune instalarea unui sistem fotovoltaic menținând în același timp distanța de separare. Conform R6-2-2, sunt necesare următoarele tipuri de descărcători:
Locul de instalare 1
Un descărcător de supratensiune de tip 2 pentru sisteme fotovoltaice este necesar la acest loc de instalare. Acesta trebuie să fie potrivit pentru sistemele fotovoltaice și tensiunile care apar. (Ex: PVP15001 (cutie descărcător) sau IS011210-A) Dacă lungimea cablului dintre modulele PV și invertorul PV este mai mare de 10 m, trebuie instalat un SPD suplimentar de tip 2 (DC) cât mai aproape posibil de modulele PV.
Locul de instalare 2
Un descărcător de supratensiune de tip 2 (AC) - testat conform IEC/EN 61643-11 - trebuie instalat pe partea AC a invertorului dacă lungimea cablului dintre invertorul PV și distribuția principală este mai mare de 10 m. (Exemplu: IS111140)
Locul de instalare 3
În acest caz, locația de instalare 3 (distribuția principală) necesită un descărcător de tip 1 sau combinație de tip 1/2 (exemplu: IS211240) pentru tensiune alternativă.

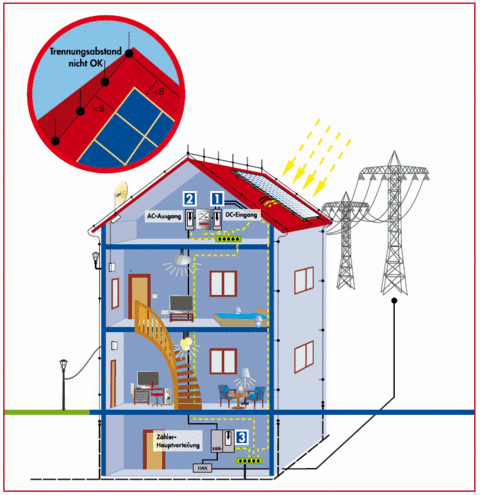

Următorul exemplu de instalare presupune instalarea unui sistem fotovoltaic fără a respecta distanța de separare. Conform R6-2-2, sunt necesare următoarele tipuri de descărcători:
Locul de instalare 1
Un descărcător de supratensiune de tip 2 pentru sisteme fotovoltaice este necesar la acest loc de instalare, cu condiția ca lungimea cablului dintre modulele fotovoltaice și invertorul fotovoltaic să nu fie mai mare de 10m. În cazul unor lungimi de cablu mai mari de 10m, pentru sistemele fotovoltaice - tip 1 trebuie utilizate descărcătoare de curent de trăsnet (de ex.: PVP10001 sau IS011110). În acest caz, trebuie setat un SPD PV Tip 1 pentru generatorul PV și invertorul PV.
Locul de instalare 2
Un descărcător de trăsnet de tip 1 sau de tip 1/2 (AC) - testat conform IEC/EN 61643-11 - pentru a fi instalat pe partea AC a invertorului dacă lungimea cablului dintre invertorul PV și distribuția principală este mai mare de 10 m. (Exemplu: IS111140)
Locul de instalare 3
În acest caz, locația de instalare 3 (distribuția principală) necesită un descărcător de tip 1 sau combinație de tip 1/2 (exemplu: IS211240) pentru tensiune alternativă.

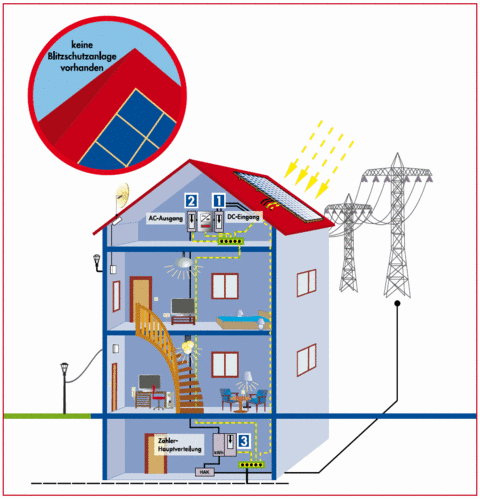

În următorul exemplu de instalare, nu există protecție externă împotriva trăsnetului. Conform R6-2-2, sunt necesare următoarele tipuri de descărcători:
Locul de instalare 1
La acest loc de instalare este necesar un descărcător de supratensiune de tip 2 pentru sisteme fotovoltaice. Dacă lungimea cablului dintre modulele PV și invertorul PV este mai mare de 10 m, trebuie instalat un descărcător de supratensiune pentru PV tip 2 pe invertorul PV și pe modulele PV (IS011210-A)
Locul de instalare 2
Un descărcător de supratensiune de tip 2 (AC) - testat conform IEC/EN 61643-11 - trebuie instalat pe partea AC a invertorului dacă lungimea cablului dintre invertorul PV și distribuția principală este mai mare de 10 m. (Ex: IS111140)
Locul de instalare 3
Un descărcător de supratensiune de tip 2 este în mod normal necesar în distribuția principală (de exemplu: IS111140)
Descărcătoarele de fulgere și supratensiune pentru sisteme fotovoltaice sunt proiectate ca clasă de testare I + II (B + C) sau clasă de testare II (C) ...
