După pozarea cablurilor în incinta construcției se pune problema distribuției și controlului energiei electrice cât și a protecției instalației electrice împotriva defectelor de natură electrică. Aceste funcții sunt asigurate în cadrul clădirii de tablourile electrice care pot fi de mai multe feluri: de distribuție de automatizare sau combinate.
Tabloul electric nu este doar o cutie plină de aparataj, ci un sistem complex de aparate și echipamente fiabile, calculate ca un tot unitar, care trebuie să răspundă exigențelor impuse de Directivele Europene și Standardele Române în vigoare! Standardul internațional care guvernează proiectarea, execuția și exploatarea tablourilor electrice este IEC 61439. Schrack Technik răspunde cererii clienților de a achiziționa tablouri electrice în conformitate cu aceste standarde.

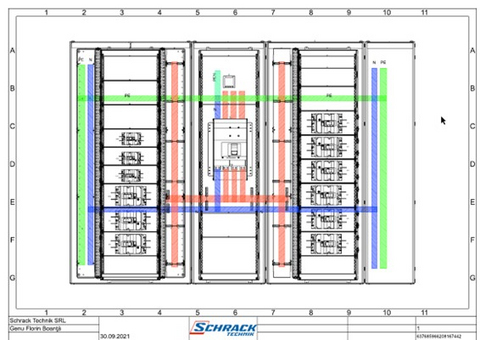

Conform directivelor standardului mai sus amintit (IEC 61439) toate tablourile electrice realizate până la 1600A trebuie să conțină un calcul termic conform și cu IEC TR 60890. Acest calcul termic se poate realiza foarte ușor și comod utilizând softul de proiectare tablouri electrice Schrack Design. Pe lângă calculul termic cu ajutorul aplicației se pot realiza desene de execuție, scheme mono sau multifilare și documentația aferentă. Pentru mai multe detalii vă stăm la dispoziție pe site-ul nostru www.schrack.ro. Alăturat o pagină dintr-un de proiect de execuție.
Cofretele și dulapurile metalice sunt utilizate pentru a proteja echipamentele de factorii de mediu si oamenii de incidente, precum șocurile electrice. Schrack Technik vă propune o gama completă de dulapuri și anume: cofrete metalice, dulapuri metalice standard, monobloc sau înseriabile de înaltă calitate, dedicate pentru utilizarea în distribuția energiei electrice precum și în rețele de date și aplicații de automatizare industriala. Cu produsele noastre veți beneficia de:
Pentru distribuția energiei electrice in interiorul tablourilor electrice se folosesc sisteme de bare colectoare. În general sistemul principal de bare este orizontal (sistem care traversează dulapurile), iar în plus de acesta sunt alte sisteme de bare alimentate din cel principal care direcționează energia la aparatele electrice.
Sistemul principal de bare este unul realizat cu bare profilate, se montează ușor, există eclise de prelungire sau de derivație iar conexiunile se realizează foarte simplu (fără găurire) cu ajutorul șuruburilor cap-ciocan. Sistemele secundare pot fi cu bare plate sau profilate.
Se pot realiza comod conexiuni între barele profilate din Al cu bare sau alte accesorii de conexiune din cupru deoarece suprafața de contact a barelor profilate este una specială, proeminentă, cu depunere de strat de Ni de 100µm, restul barei suferind un tratament de anodizare.
Prin aparat de comutație se înțelege un sistem electric sau electromecanic cu ajutorul căruia se stabilește sau se întrerupe un circuit electric.
Rolul funcțional al aparatelor de comutație este, pe de o parte de a dirija fluxul de energie pe bare, rețele de distribuție, de la sursele de energie la receptoare, iar pe de altă parte, de a oferi protecție împotriva suprasarcinilor, scurtcircuitelor și supratensiunilor sau defectelor diferențiale. Nu toate aparatele de comutație oferă și protecție împotriva avariilor. Există aparate destinate numai comutației fără sarcină, altele destinate comutației sub sarcina nominală, altele destinate comutației la curent de scurtcircuit, altele destinate protecției împotriva supratensiunilor, altele destinate protecției împotriva defectelor diferențiale sau combinate.
Aparatele electrice pot fi clasificate după criterii diferite ca: tensiunea nominală; felul curentului; numărul de poli; regimul de funcționare; locul de funcționare; funcțiile pe care le îndeplinesc etc.
Din punct de vedere al funcțiilor, aparatele electrice se clasifică în aparate de comutație şi aparate de protecție. Aparatele de comutație , sunt acele aparate care permit punerea sau scoaterea din funcțiune a unor echipamente ale sistemului electroenergetic, exemplu separatorul. In timp ce întreruptorul îndeplinește rolul de aparat de protecție, realizând întreruperea rapidă a curentului de scurtcircuit, care apare în regim de avarie.
In exploatare, aparatele sunt supuse acțiunii multor factori, care influențează funcționarea lor și care determină condițiile pe care aceste aparte trebuie să le îndeplinească. Cele mai importante dintre aceste acțiuni sunt prezentate mai jos.
În continuare, propunerea noastră de întreruptoare automate care răspund acestor caracteristici:
Domeniul dispozitivelor de protecție la curent de trăsnet și supratensiune, denumit adesea SPD - surge protective devices - a devenit în ultimii ani o temă tot mai importantă deoarece numărul fenomenelor atmosferice (cum ar fi furtunile) a crescut enorm. Drept urmare a fost înregistrată o creștere a pagubelor produse de descărcările electrice atmosferice în instalațiile consumatorilor. Specialiștii în domeniu, societățile de asigurare și desigur consumatorii finali, caută soluții din ce în ce mai sigure la această problemă. Se pune un accent tot mai mare pe siguranța protecției împotriva supratensiunilor și a efectelor trăsnetelor. Pentru industrie, supratensiunile reprezintă cauze care pot produce avarii, respectiv, întreruperi ale procesului productiv, care pot fi urmate de costuri enorme. Acestea pot fi reduse eficient la un minim, prin utilizarea dispozitivelor de protecție potrivite. Pagubele provocate de aceste fenomene pot fi evitate, în mare măsură și în domeniul privat.
Descărcătoare tip T1
Așa numitele descărcătoare de curent de trăsnet sunt utilizate împotriva efectelor directe ale trăsnetelor. Ceea ce este deosebit la aceste descărcătoare este capacitatea lor de conducție la pământ a curentului de trăsnet, descărcătoarele fiind verificate conform clasei internaționale standardizate de testare I (IEC / EN61643-11). Spre deosebire de alte tipuri de descărcătoare, acestea sunt testate la impuls de forma 10/350μs (această curbă îndeplinește cerințele de energie și încărcare pentru clasa I de testare). Parametri hotărâtori sunt: valoarea de vârf a curentului (Iimp), energia și sarcina specifică. La o comparare ulterioară se poate observa că aceste descărcătoare pot conduce o cantitate mai mare de energie fată de descărcătoarele de supratensiune. Seria de descărcătoare de curent de trăsnet Schrack este verificată atât pentru efectele directe cât și pentru efectele indirecte ale trăsnetelor!
Descărcătoare tip T2
Aceste descărcătoare nu au capacitatea de descărcare a curentului de trăsnet și de aceea nu este permisă utilizarea lor împotriva efectelor directe ale trăsnetelor. Ele servesc la protecția instalațiilor electrice împotriva loviturilor de trăsnet în depărtare (efecte indirecte ale trăsnetelor) și supratensiunilor de comutație, produse de manevrele de comutare sau de alte evenimente din sistemul energetic. Forma de undă de test, este standardizată cu parametrul de timp 8/20μs și definită prin valoarea de vârf. Cantitatea de energie condusă la pământ de un descărcător de supratensiune este mult mai redusă decât cea a unui descărcător de curent de trăsnet.
Elemente de protecție fină
Aceste elemente sunt definite de tensiunea de funcționare în gol Uoc și de curentul de scurtcircuit Isc. Nivelul foarte scăzut al tensiunii de protecție (Up) protejează aparatele sensibile împotriva defecțiunilor. Important la utilizarea acestor aparate este ca lungimea conductorului către aparatele terminale să fie cât mai mică, pentru ca elementul de protecție fină să poată îndeplini funcția de protecție. O combinație cu descărcătoare din clasa de test I, respectiv II, permite realizarea celei mai bune protecții posibile împotriva supratensiunilor la aparatele terminale.
