Sisteme de distribuție pentru 1000-2500A cu bare profilate din Aluminiu
Realizați tablouri electrice între 1000A– 2500A utilizând sistemul de bare profilate pentru distribuția energiei electrice Schrack Energy Plus precum și a tablourilor cu aparatură modulară de până la 630A. Ușor de configurat cu ajutorul aplicației software Schrack Design pe care o puteți descărca de pe site-ul nostru, și de asemenea ușor de realizat fizic. Produsele propuse le puteți găsi în stocul local, astfel încât veți putea răspunde rapid solicitărilor clienților dumneavoastră.
Aplicații mixte tablouri de până la 2500A
Pentru sisteme mixte conținând atât aparatură modulară cât si întreruptoare de putere compacte și în aer am ales dulapuri cu înălțime de 2 metri și adâncime de 600 mm potrivite pentru majoritatea aplicațiilor 630-2500A.
Componența sistemului
Vom folosi următoarele dulapuri înseriabile:
AT206061 - Dulap de bază pentru unități funcționale
AT208061 - Dulap pentru aplicații speciale (Ex: 2 x MC4 sau sistem de bare de 185mm.)
AT208061 - Cu un profil clipsabil ATCLC200 se împarte într-o zonă de 200 mm pentru bară verticală de distribuție stânga – dreapta și o zonă de 600 dulap de bază. Zona de 200 mm pentru bare verticale se poate acoperi frontal cu ROATFPBC. Aceeași zonă de 200 mm poate fi folosită ca și ghenă de cabluri în cazul în care acestea nu necesită raze de curbură mari.
AT204061 - Dulap pentru ghenă de cabluri
AT201062 Dulap ce poate avea două compartimente de 200mm de o parte și de alta sau un compartiment de 200 mm și un rest de 800.
Produse recomandate:
Aplicații cu aparatură modulară, până la 630A
Pentru sisteme conținând predominant aparatură modulară și un întreruptor automat de putere capăt de tablou am ales dulapuri înseriabile cu înălțime de 2 metri și adâncime de 400mm sau dulapuri monobloc cu înălțime de 2 metri și adâncime de 300mm sau 400mm potrivite pentru majoritatea aplicațiilor până la 630A.
Componența sistemului
Vom folosi următoarele dulapuri înseriabile:
AT206041 - Dulap de bază pentru unități funcționale, 600mm
AT208041 - Dulap de bază pentru unități funcționale, 800mm
AT208041 - cu un profil clipsabil ATCLC200 se împarte într-o zonă de 200mm pentru sistem de bare vertical de distribuție stânga – dreapta și o zonă de 600 dulap de bază. Zona de 200mm pentru bare verticale se poate acoperi frontal cu ROATFPSP. Aceeași zonă de 200mm poate fi folosită ca și ghenă de cabluri în cazul în care acestea nu necesită raze de curbură mari.
AT204041 - Dulap pentru ghenă de cabluri
AT201041 - Dulap ce poate avea două compartimente de 200mm de o parte și de alta sau un compartiment de 200mm și un rest de 800.
Dacă proiectul permite putem folosi și tablouri monobloc, în aceeași logică de utilizare și anume:
KT206030, KT208030 - Aparatură modulară, adâncime de 300 mm
KT206040, KT208040 (KT208041), KT201043, KT201243 - Aparatură modulară, adâncime de 400 mm
Ramele pentru plăci frontale ROATFS600, ROATFS800
Pentru montarea plăcilor frontale sunt necesare ramele
ROATFS600 (dulap de 600 mm lățime sau partea de 600 mm din dulap de 800 mm secționat cu ATCLC200)
ROATFS800 (dulap de 800 sau partea de 800 mm din dulap de 1000 mm secționat cu ATCLC200).
Plăcile de montaj parțiale se prind pe montanții dulapului sau pe profile ATCLC.

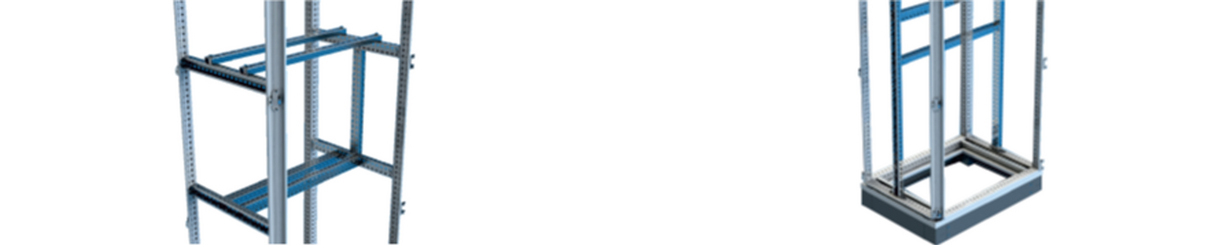

Profile și colțare de montaj
Pentru montaj se pot folosi profile clipsabile ATCLC***(care se pot scurta), profile sarcini grele ATCLH***, colțare fixe ATCLF000, colțare T, ATCLF010 care permit reglajul in lungul montantului, colțare L, ATCLF020 care permit reglajul perpendicular pe montant.

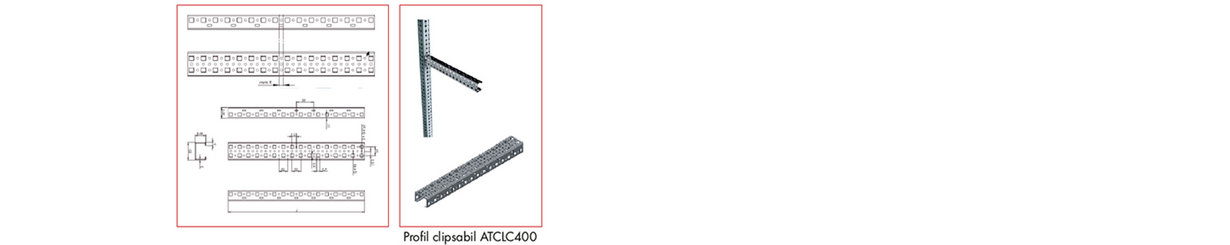

Profilele clipsabile și colțarele
Sunt destinate montajului echipamentelor electrice in dulap. Permit reglaje în 3D.
Produse din tablă de 2mm îndoită, ceea ce le conferă rigiditate; sunt zincate.
Pot fi tăiate la dimensiunile necesare.

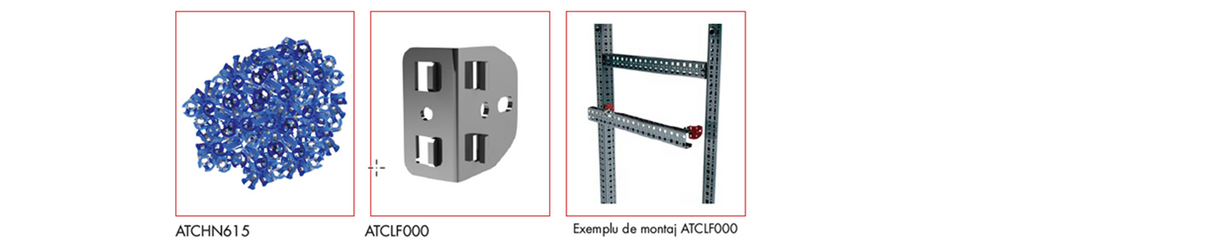

Colțare fixe ATCLF000
Permit montaj în pas de 25 mm
Pot fi necesare piulițe captive ATCHN615

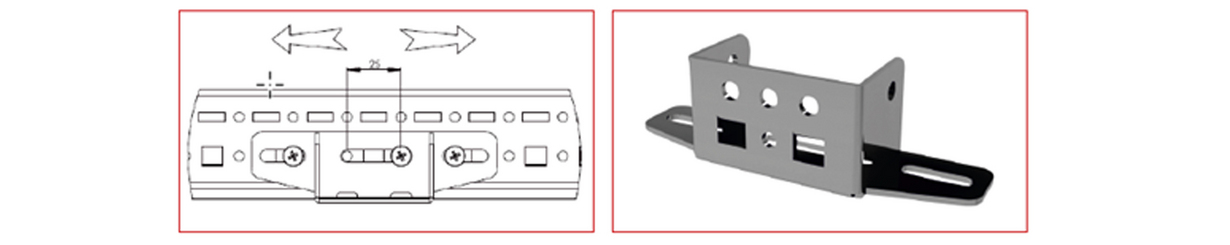

Colțare ajustabile tip T ATCLF010
Permit la montaj un reglaj de 25 mm
Pot fi necesare piulițe captive ATCHN615

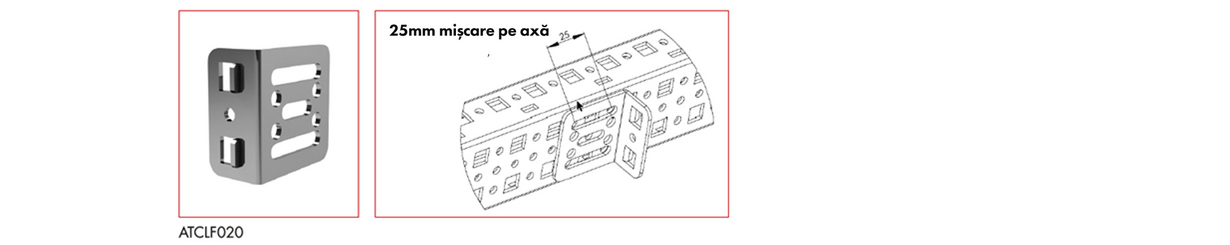

Colțare reglabile ATCLF020
Permit la montaj un reglaj de 25 mm
Sunt necesare piulițe captive ATCHN615
Plăcile frontale pentru dulapuri de 600mm si 800mm lățime
După montarea ramelor ROATFS600 sau ROATFS800 spațiul rămas este de 1800 mm pe care convențional il socotim de 36 module verticale de 50mm. 50mm este înălțimea celei mai mici plăci frontale, la final suma înălțimilor plăcilor frontale trebuie să fie egală cu 1800mm sau 36 module verticale.
O placă frontală conține pe o parte balamale montate pe ramă iar pe partea cealaltă șuruburi metalice randalinate pentru închidere. Plăcile frontale se deschid pe dreapta sau pe stânga, după preferințe.
Primele 4 module (de sus sau de jos) sunt rezervate pentru sistemul de bare orizontale, dacă acestea sunt necesare.
Plăci frontale ce se montează pe rame ROATFS600-, în zone cu lățime de 600 mm
Plăci frontale ce se montează pe rame ROATFS800-, în zone cu lățime de 800 mm
Plăcile de montaj parțiale și alte accesorii funcționale
Plăcile de montaj parțiale se montează cu ajutorul :
1. Profilelor clipsabile ATCLC***, montate orizontal cu colțare ATCLF000
2. Seturilor de montaj in adâncime ROATKSL și ROATKSLCCF (aparataj modular cu canal cablu în față)
3. Profilelor clipsabile ATCLC200 montate vertical. În acest caz reglajul în adâncime pentru aparatele MC se face cu ajutorul suporților distanțori MC190203 pentru MC1/2, MC390211 pentru MC3.
ROATAS600 și ROATAS800 sunt profile suport șină DIN pentru aparataj modular cu canal cablu în față iar ROATKCCS sunt echere pentru fixare canal cablu (aparataj modular cu canal cablu în față)
Unități funcționale pentru aparatură modulară, canal cablu față

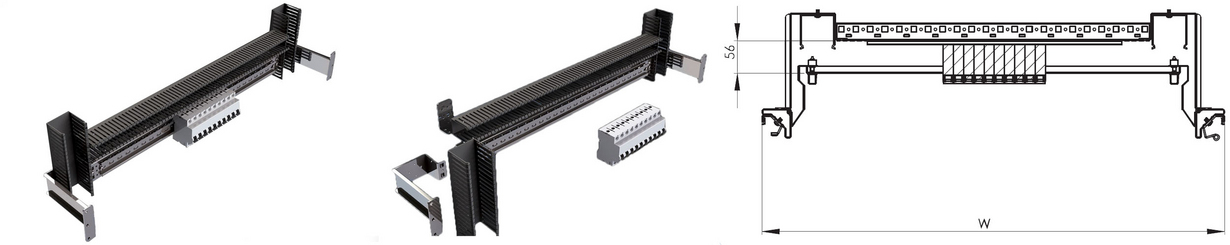

Unitate funcțională MCB150 (3 module verticale) în dulap de 600, canal cablu față. Conține:
ROAT6CP15W 1buc Placă frontală 3 module decupată
ROATKSLCCF 2buc Laterală simplă
ROATAS600 1buc Șină susținere
ROATKCCS 2buc Colțare prindere canal de cablu
Șină DIN și canal cablu. Capacitate 16 module
Pentru modificarea unității funcționale la 4 sau 6 module se va înlocui ROAT6CP15W cu ROAT6CP20W respectiv ROAT6CP30W
Unitate funcțională MCB150 (3 module verticale) în dulap de 800, canal cablu față. Conține:
ROAT6CP15W 1buc Placă frontală 3 module decupată
ROATKSLCCF 2buc Laterală simplă
ROATAS600 1buc Șină susținere
ROATKCCS 2buc Colțare prindere canal de cablu
Șină DIN și canal cablu. Capacitate 16 module
Pentru modificarea unității funcționale la 4 sau 6 module se va va înlocui ROAT8CP15W cu ROAT8CP20W respectiv ROAT8CP30W

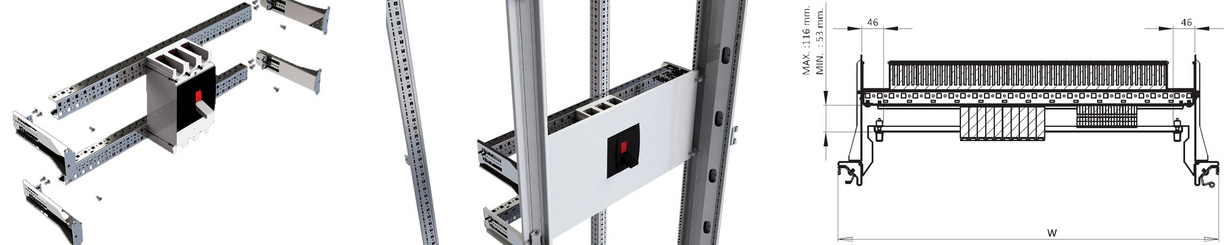

Unități funcționale aparatură modulară, canal cablu spate
Unitate funcțională MCB150 (3 module verticale) în dulap de 600, canal cablu spate. Conține:
ROAT6CP15W 1buc Placă frontală 3 module decupată
ROATKSL 2buc Laterală simplă
ATCLF000 2buc Colțare prindere șină
ATCLC600 1buc Șina susținere
Șină DIN și canal cablu. Capacitate 22 module
Pentru modificarea unității funcționale la 4 sau 6 module se va înlocui ROAT6CP15W cu ROAT6CP20W respectiv ROAT6CP30W
Unitate funcțională MCB150 (3 module verticale) în dulap de 800, canal cablu spate. Conține:
ROAT8CP15W 1buc Placă frontală 3 module decupată
ROATKSL 2buc Laterală simplă
ATCLF000 2buc Colțare prindere șină
ATCLC800 1buc Șina susținere
Șină DIN și canal cablu. Capacitate 33 module
Pentru modificarea unității funcționale la 4 sau 6 module se va înlocui ROAT8CP15W cu ROAT8CP20W respectiv ROAT8CP30W

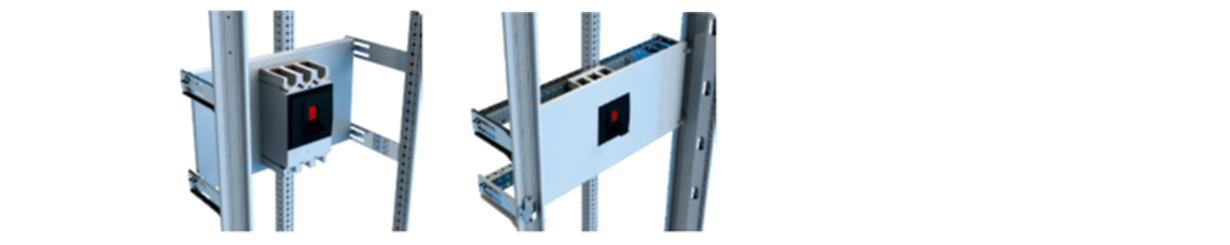

Unități funcționale pentru întreruptoare automate MC
Unitate funcțională MCCB150 (3 module verticale). MC1 sau MX1 culcat în dulap de 600 (MC1 90mm 3P, 120mm 4P). Conține:
ROAT6CP150 1buc Placă frontală 3 module
ROATKSL 4buc Laterală simplă
ATCLF000 4buc Colțare prindere șină
ROATPMP150 1buc Placă de montaj parțială
Placa frontală se va decupa
Pentru modificarea unității funcționale la 4 sau 6 module se va înlocui ROAT6CP150 cu ROAT6CP200 respectiv ROAT6CP300
Unitate funcțională MCCB150 (3 module verticale). MC2 sau MX2 culcat în dulap de 600 (MC2 105mm 3P, 140mm 4P). Conține:
ROAT6CP150 1buc Placă frontală 3 module
ROATKSL 4buc Laterală simplă
ATCLF000 4buc Colțare prindere șină
ROATPMP150 1buc Placă de montaj parțială
Placa frontală se va decupa
Pentru modificarea unității funcționale la 4 sau 6 module se va înlocui ROAT6CP150 cu ROAT6CP200 respectiv ROAT6CP300
Unitate funcțională MCCB300 (6 module verticale). MC3 sau MX3 culcat în dulap de 600 (MC3 140mm 3P, 185mm 4P). Conține:
ROAT6CP300 1buc placă frontală 6 module
ATCLC600 4buc montant clipsabil
ATCLF000 12buc colțare prindere șină
ROATPMP300 1buc placă de montaj parțială
Placa frontală se va decupa
Unitate funcțională MCCB600 (12 module verticale). MC4 sau MX4 drept în dulap de 600 (MC4 210x401mm 3P, 280x401mm 4P). Conține:
ATCLC600 4buc Sine clipsabile
ATCLF000 12buc Colțare prindere șină
ROATPMP600 1buc Placă de montaj parțială
ROAT6CP600 sau ROAT6CP900 Placa frontală
Placa frontală se va decupa
Bare profilate din Aluminiu, Schrack Energy Plus
Bare profilate din Al până la 4000A pentru distribuția energiei electrice
Pentru curenți de 3200A și 4000A recomandăm folosirea suporților cu distanța între medianele barelor de 120mm și dulapuri cu adâncimea de 800mm, nu fac parte din prezenta promoție
Pentru curenți între 1000A și 2500A recomandăm folosirea suporților cu distanța între medianele barelor de 100mm și dulapuri cu adâncimea de 600mm
Tratament de anodizare și suprafață de contact proeminentă cu depunere de strat de Ni (100 μm)
Se pot conecta astfel și bare de cupru

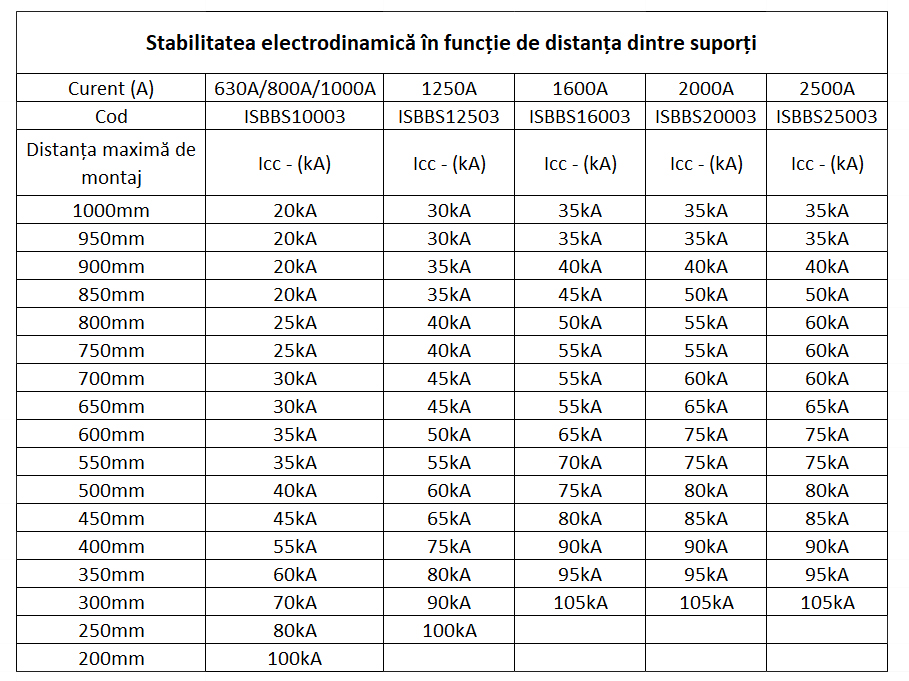

Stabilitate electrodinamică mare la curenți de scurtcircuit
Conexiuni fără găurirea barelor cu ajutorul șuruburilor cu cap ciocan
Toate profilurile sunt supuse testelor de tip la Institutul CESI

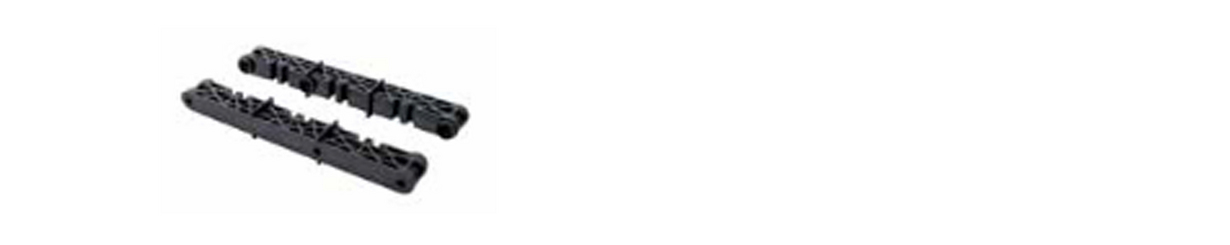

Suporți de bare profilate din Aluminiu, Schrack Energy Plus
Suporți liniari de bare din poliamidă, pentru sistemul de distribuție Schrack Energy Plus până la 4000A
Pentru curenți de 3200A și 4000A recomandăm folosirea suporților cu distanța între medianele barelor de 120mm și dulapuri cu adâncimea de 800mm, nu fac parte din prezenta promoție
Pentru curenți între 1000A și 2500A recomandăm folosirea suporților cu distanța între medianele barelor de 100mm și dulapuri cu adâncimea de 600mm
Design simplu, suporții formați din două piese tip pieptăn oferă accesibilitate maximă la sistemul de bare
Conexiuni simple și rapide datorită utilizării șuruburilor cu cap ciocan
Designul compact permite montajul sistemului de bare în partea superioară, pe lateralul sau în partea din spate a dulapurilor electrice
Material: poliamidă 6/6 ranforsată cu fibră de sticlă
Conformitate cu cerințele de autostingere din UL 94-V0
Temperatura continuă de utilizare: 113 grd C
Testul cu firul încins: 965 grd C
Culoare: negru
Eclise pentru bare profilate din Aluminiu, Schrack Energy Plus
Utilizate pentru prelungirea liniară sau în T a sistemului de bare
Design compact pentru o gamă largă de aplicații
Conexiuni ușor de realizat și flexibilitate mare datorită conexiunilor cu șurub cap ciocan
Se pot utiliza și eclise din cupru datorită stratului de Ni al barelor profilate

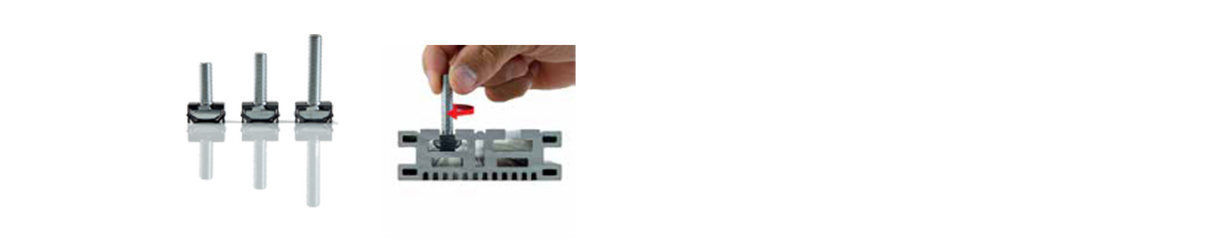

Accesorii pentru bare profilate din Aluminiu, Schrack Energy
Șuruburi speciale tip cap ciocan pentru conexiuni rapide și sigure la barele profilate Schrack Energy Basic și Schrack Energy Plus
Piesă patentată anti rotire de culoare neagră
Pachetul de livrare conține: 20 șuruburi cu cap ciocan, 20 șaibe de contact, 20 piulițe
Disponibile în mai multe lungimi: 25, 30, 35, 40, 50mm pentru M8 și 35, 45 și 55mm pentru M10
Instrucțiuni de montaj

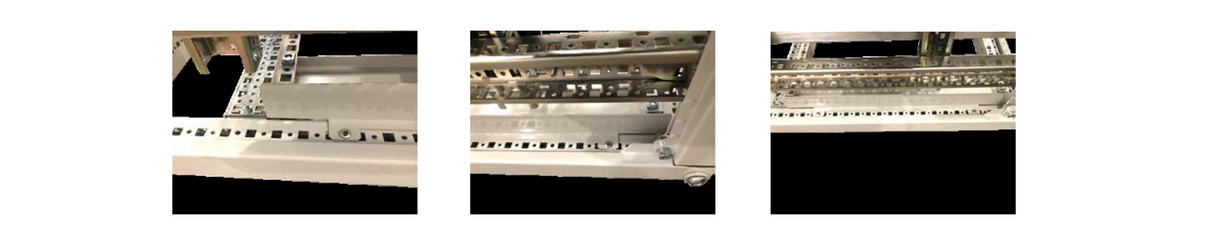

Montajul componentelor ramei pentru plastroane
După montajul suporților verticali ATCLC200 (cu ajutorul urechilor ATCLF000 - 2buc sus-jos), putem împarți un dulap cu lățimea de 800mm în doua secțiuni. Una de 200mm lățime pentru barele verticale, iar a doua de 600 ca și dulap de baza.Se montează piesele indicate de săgeți (una sus și cealaltă jos în tablou), piese componente ale ramei pentru placi frontale (ROATFSxxx). Vederile sunt de sus.
Montajul suporților pentru aparate
Pentru întreruptoare automate compacte mărime 1 și 2 se pot folosi lateralele scurte ROATKSL (2 stânga 2 dreapta ca în figura din stânga). Pentru fixarea acestora pe montantul vertical ATCLC200 utilizăm găurile rotunde dar numai cele din dreptul celor pătrate. Se folosesc șuruburi autofiletante din furnitură.
Pentru întreruptoare automate compacte mărime 3 se vor folosi suporții standard ATCLC600 (2 stânga 2 dreapta ca în figura de mai sus). Aceștia se montează cu ajutorul urechilor ATCLF000 (8 buc).

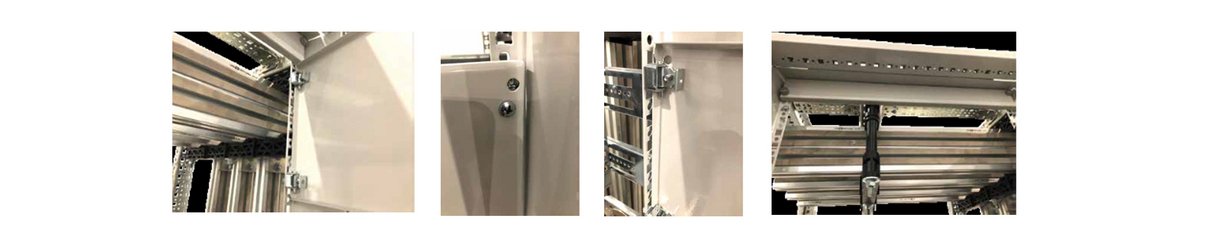

Montajul plastroanelor
O placă frontală conține pe o parte balamale care se vor monta pe ramă ca în figura de mai sus iar pe partea cealaltă șuruburi metalice randalinate pentru închidere. După montajul ramelor ROATFSxxx (pentru dulap cu înălțimea de 2000mm) spațiul rămas este de 1800mm pe care convențional îl considerăm de 36 module verticale de 50mm (doua plastroane de 50mm sunt conținute în rama de montaj ROATFSxxx). Fig 4 - Plastroanele de 50mm conținute în rama de montaj.
Exemplu practic de montaj
Montajul elementelor de infrastructură și a barelor în sistem orizontal și vertical pentru o celulă de distribuție de 1600A.

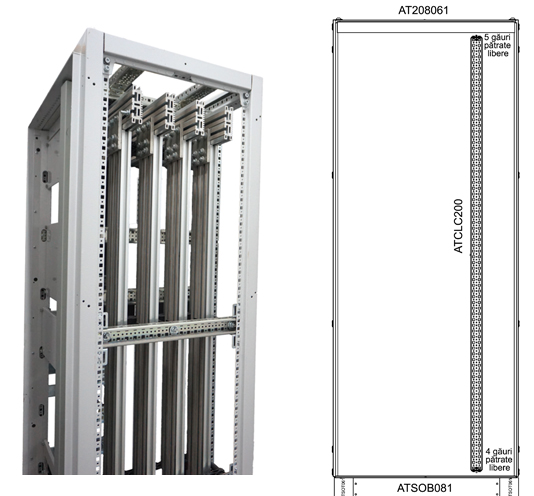

Vom realiza această celulă într-un dulap tip AT208061.
Prima dată se vor monta 2 montanți verticali ATCLC200 în partea dreaptă a dulapului (în față și în spate).
Se lasă 4 găuri pătrate de la montantul din dreapta dulapului pentru partea de jos și 5 găuri pătrate în partea de sus.

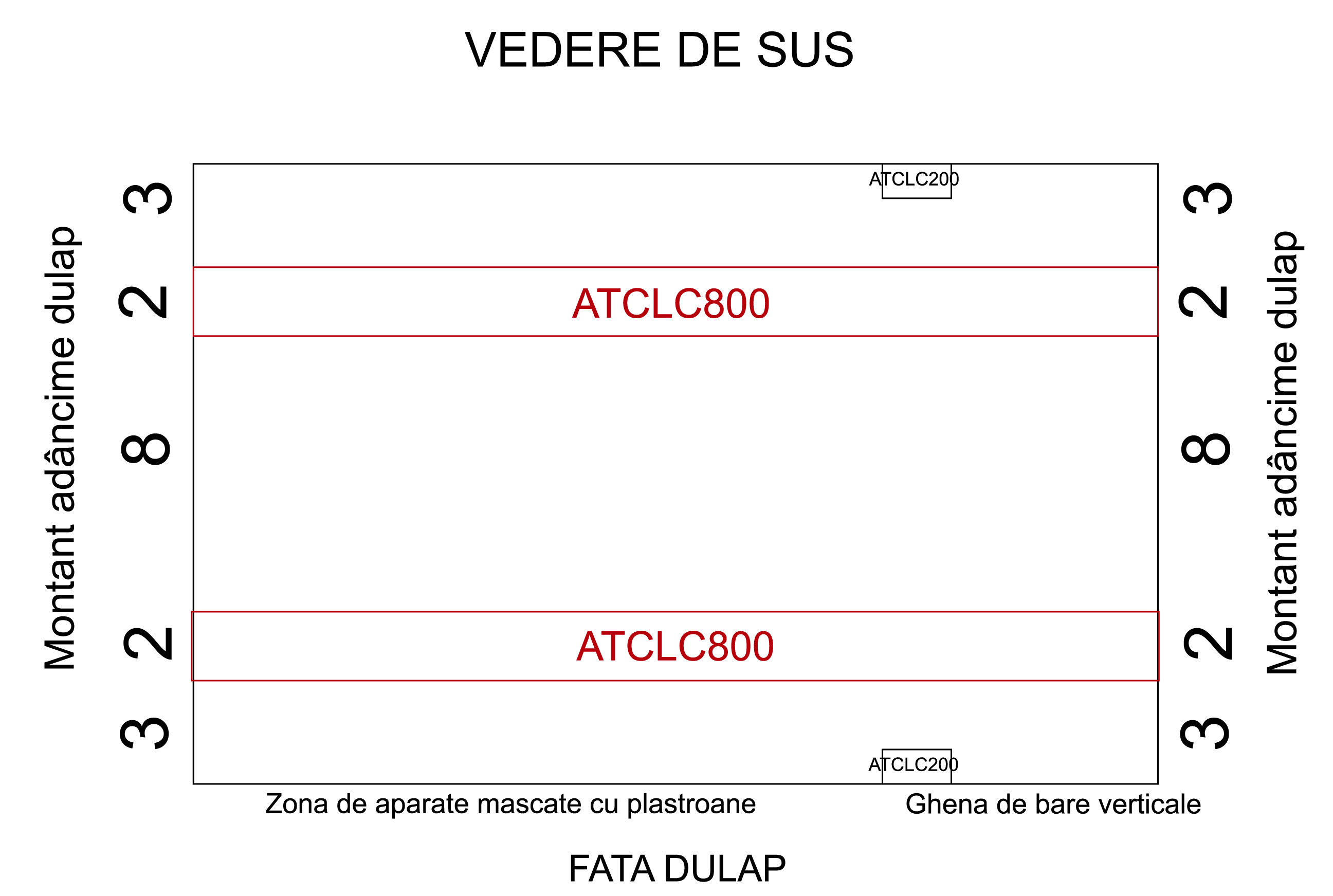

Se utilizează 2 montanți ATCLC800 care se vor monta pe lățimea dulapului constituind astfel puncte de sprijin pentru montanții cu suporții de bare. Acești montanți (ATCLC800) se vor monta conform schemei de montaj cu urechi de fixare în T (ATCLF010) sau cu urechi ATCLF020 la capete după cum urmează:
În adâncime începând din față spre spate pe montantul în adâncime al dulapului
3 găuri pătrate libere
2 găuri pătrate ocupă montantul din față
8 găuri pătrate libere
2 găuri pătrate ocupă montantul din spate
3 găuri pătrate libere.

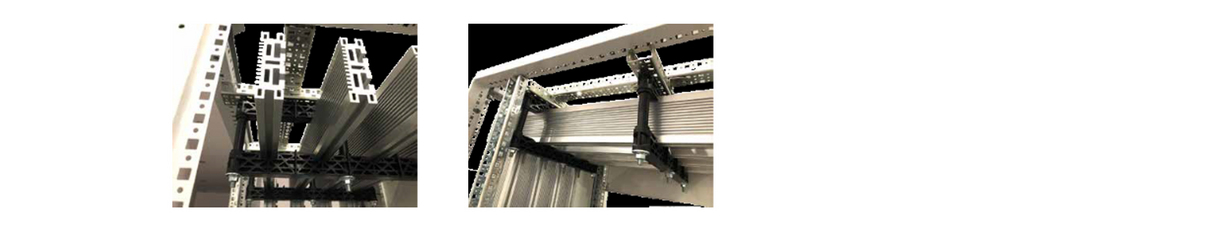

Izolatorii pentru 630-2500A
Pentru sistem de bare cu 3 poli:
Izolatorii pentru 630-2500A au distanțele între bare de 100mm. Pentru 3 poli indiferent de zona de montaj – câmp de bare orizontal sau vertical – se aliniază axa de simetrie a izolatorului cu axa de simetrie a profilului ATCLC500. Se marchează cele 3 găuri apropiate de șuruburile izolatorului și se lărgesc astfel:
Gaura din mijloc la 10
Găurile din lateral la 12
Pentru sistem de bare cu 4 poli:

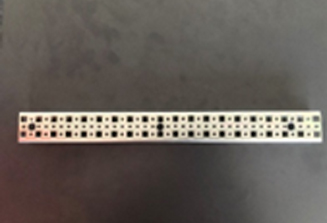

Se dau găuri de φ10mm în 4 montanți universali ATCLC600 (2 pentru fixarea barelor orizontale și 2 pentru fixarea barelor verticale) pentru fixarea suporților de bare după cum urmează:
se consideră șirul de găuri din mijloc (adică cele rotunde)
în stânga gaura se dă la 2mm spre mijloc față de a II-a gaură rotundă din montant
în dreapta gaura se dă la 2mm spre mijloc față de a IV-a gaură rotundă din montant (ATCLC600)
gaura din mijloc (cu suportul de bare se dă în dreptul șurubului din mijloc), sau între gaura din stânga și mijloc / dreapta și mijloc trebuie să fie 16 găuri mici (rotunde) de montant. Această gaură pur și simplu se lărgește la φ10.
Se montează suportul de bare cu pas polar de 100mm pentru bara aferentă de 1600A adică ISBBS16004 în montantul ATCLC600 dar nu se strâng piulițele deoarece asta ajută la montajul și la alinierea barelor ulterior.

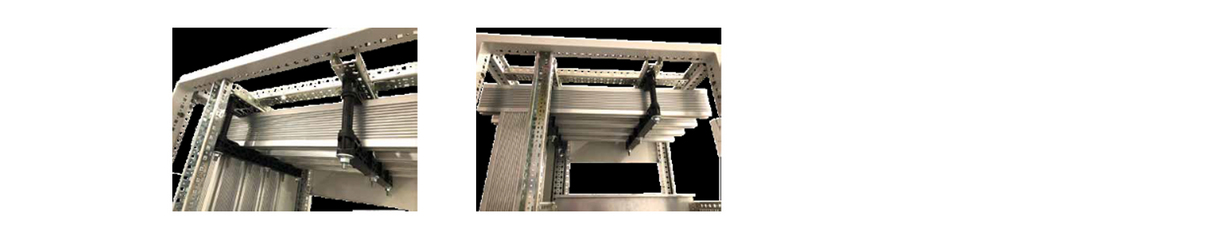

Câmp de bare orizontal
Pentru câmpul de bare orizontal, profilele cu suporții de bare sunt montate asimetric în adâncime. În dreptul montanților de compartimentare verticali partea scurta este pe spate deoarece profilul ATCLC orizontal nu are loc de profilul ATCLC vertical. Dimpotrivă pe porțiunea libera partea scurta este spre fața, permițând coexistența cu cadrul cu plastroane. În acest fel barele sunt aliniate și paralele cu fața/spatele dulapului.
Suporții ISBBS16004 montați pe ATCLC600 trebuie acum fixați pe cei 2 montanți ATCLC800 poziționați pe lățimea dulapului după cum urmează:
Fixarea montantului ATCLC600
cu urechi ATCLF020

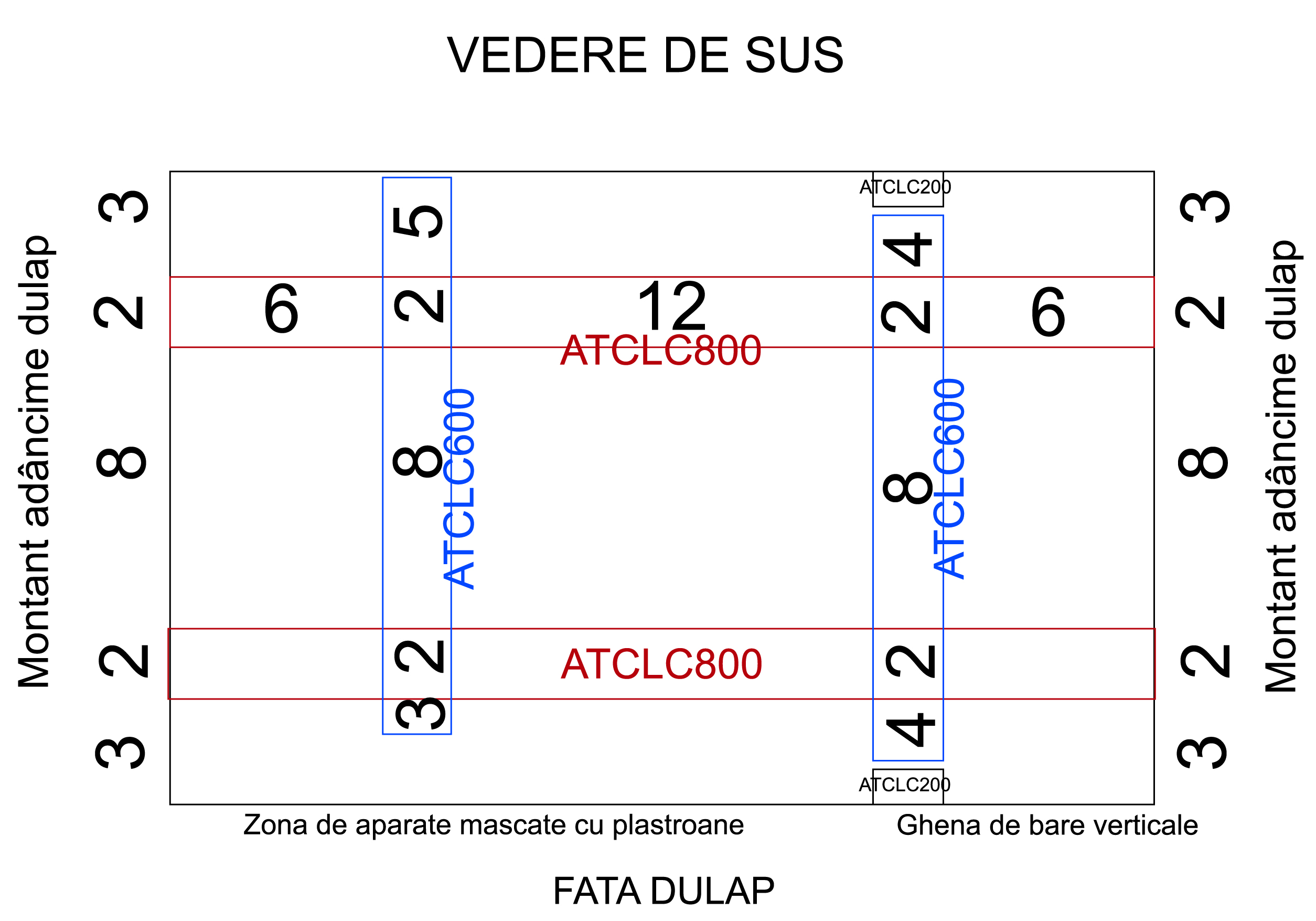

Primul ATCLC600 cu suportul ISBBS16004 din dreapta (vedere din față) unde va fi ghena de bare verticale se poziționează (vezi figura montaj vedere de sus ATCLC600) în adâncime:
4 găuri pătrate libere în față
2 găuri pătrate ocupă intersecția cu primul montant ATCLC800
8 găuri pătrate libere
2 găuri pătrate ocupă intersecția cu al doilea montant ATCLC800
4 găuri pătrate libere în spate.
pe lățime:
se lasă 6 găuri pătrate libere începând de la montantul dulapului din dreapta
Apoi se fixează cu urechi ATCLF020 montate ca în figură. Acest ATCLC600 cu suportul de bare va fi practic încadrat de cei 2 montanți verticali ATCLC200 care practic delimitează ghena de bare de spațiul de montaj aparate
Al doilea ATCLC600 cu suportul ISBBS16004 din stânga (vedere din față) se va răsuci cu 180grd față de primul (acesta va coabita cu sistemul de plastroane din față) se poziționează (Vezi Fig 6)în adâncime:
3 găuri pătrate libere în față
2 găuri pătrate ocupă intersecția cu primul montant ATCLC800
8 găuri pătrate libere
2 găuri pătrate ocupă intersecția cu al doilea montant ATCLC800
5 găuri pătrate libere în spate.
pe lățime:
se lasă 6 găuri pătrate libere începând de la montantul dulapului din stânga
Montat astfel, marginea montantului ATCLC600 vine în spate exact pe jumătatea liniei găurilor din montantul dulapului.

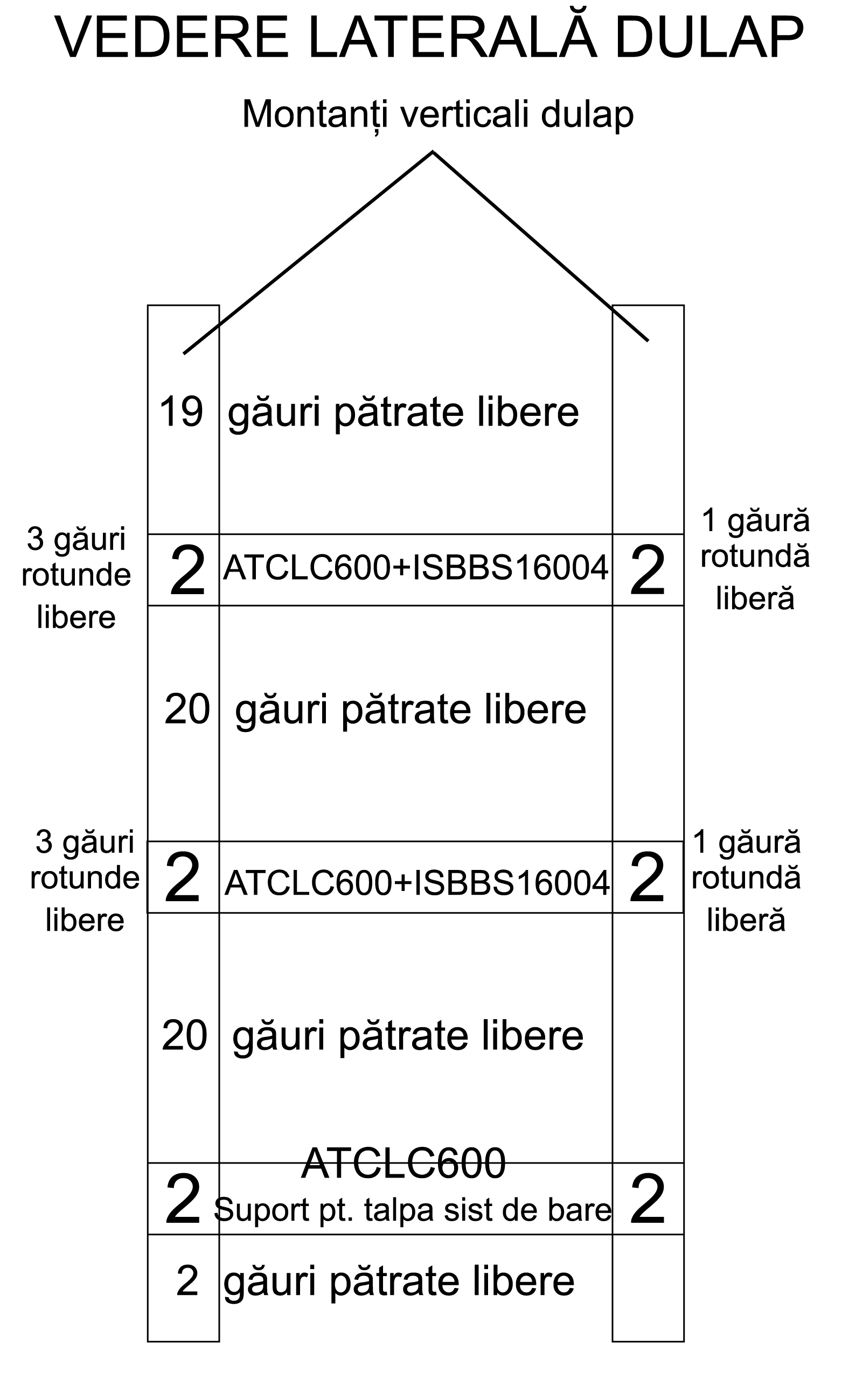

Pe verticală se montează 2 montanți ATCLC600 cu suporți de bare pe ei conform cu figura 7 de mai jos adică:
Câmpul de bare vertical 4 poli, izolatorul este fixat pe ATCLC600 asimetric – gaura 2 la un capăt, gaura 4 la celălalt și se montează cu partea scurtă spre spate
Începând de sus se lasă libere 19 găuri pătrate. Aici se montează primul montant ATCLC600.
Apoi peste încă 20 găuri pătrate se montează al doilea.
Ultimul montant (fără suport de bare) se montează peste încă 20 găuri pătrate și acesta va constitui sprijinul pentru talpa sistemului de bare vertical.

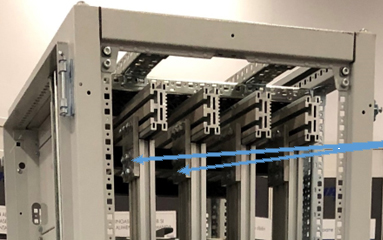

Eclise în T ISBBVJ1604
Odată montați cei 4 montanți (2 sus și 2 pe lateral) cu suporții de bare se pot introduce barele profilate de Al. Prima dată se scurtează la dimensiunea potrivită și se introduc cele verticale. Apoi se scurtează și cele orizontale, se introduc și ele iar apoi se fixează unele de altele ca în figura alăturată cu setul de eclise în T pentru 1600A ISBBVJ1604.
